Affectation des tailles de maillage et raffinement du maillage sur les maisons
Cliquez sur Taille de maillage dans l'onglet Configuration :
Appliquez la Définition automatique de la taille de maillage à l'aide de l'UNE des méthodes suivantes :
- Cliquez avec le bouton gauche de la souris et cliquez sur Définition de taille automatique dans la barre d'outils contextuelle :
- Cliquez sur Définition de taille automatique dans le groupe de fonctions contextuel Taille automatique :

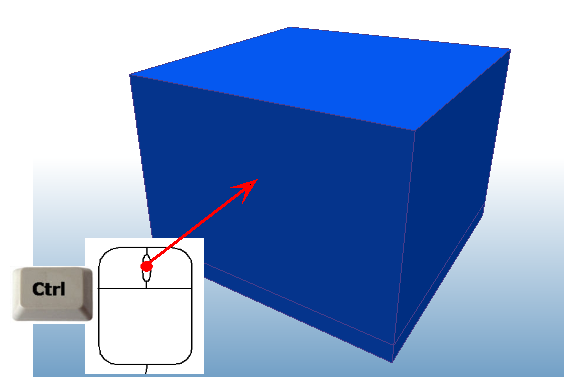

Masquez la pièce Air.

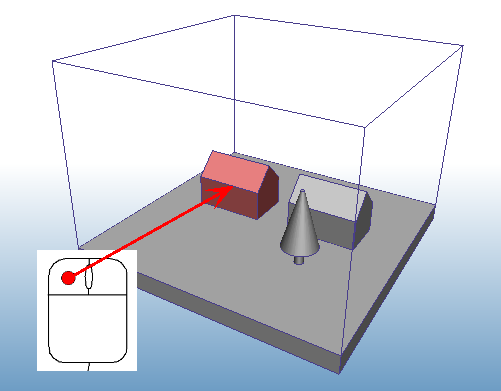

Sélectionnez la maison de gauche.
Pour modifier la définition de la taille de maillage, appliquez l'UNE des méthodes suivantes :
- Cliquez sur Modifier dans la barre d'outils contextuelle :
- Cliquez sur Modifier dans le groupe de fonctions contextuel Taille automatique :

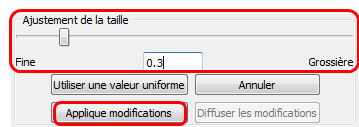

Déplacez le curseur d'ajustement de la taille à 0,3.
Cliquez sur Applique modifications.

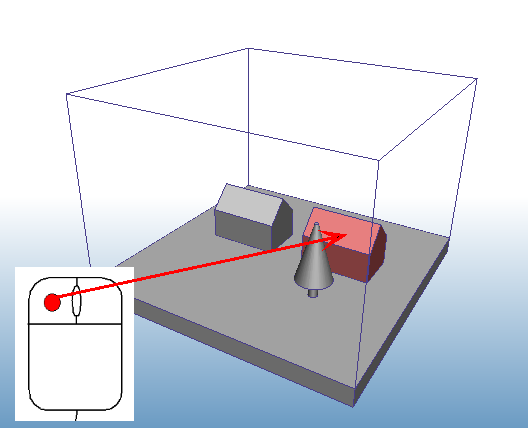

Sélectionnez la maison de droite.
Déplacez le curseur d'ajustement de la taille à 0,6.
Cliquez sur Applique modifications.

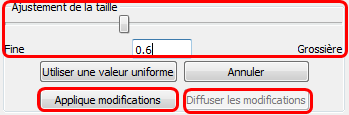

Cliquez sur Diffuser les modifications.
Remarque : l'ajustement effectué est légèrement différent pour les deux maisons, car les distributions du maillage initiales étaient différentes. L'objectif consiste à affiner les deux maisons pour obtenir des distributions du maillage similaires. Le fait qu'elles ne soient pas exactement identiques ne revêt pas une importance critique.
Pour en savoir plus sur l'ajustement de la taille de maillage
