Résoudre

Cliquez sur Résoudre à partir de l'onglet Configuration :

Dans cette analyse, nous allons négliger le refroidissement imputable à la convection naturelle ou forcée. Par conséquent, les températures prédites seront plus élevées que les températures réelles. Une approche plus précise consiste à effectuer également la résolution pour l'écoulement.

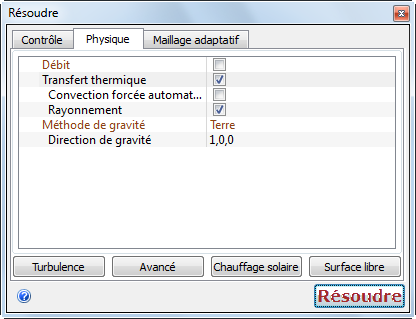

Cliquez sur l'onglet Physique.

Écoulement = Désactivé

Transfert thermique = Activé

Rayonnement = Activé

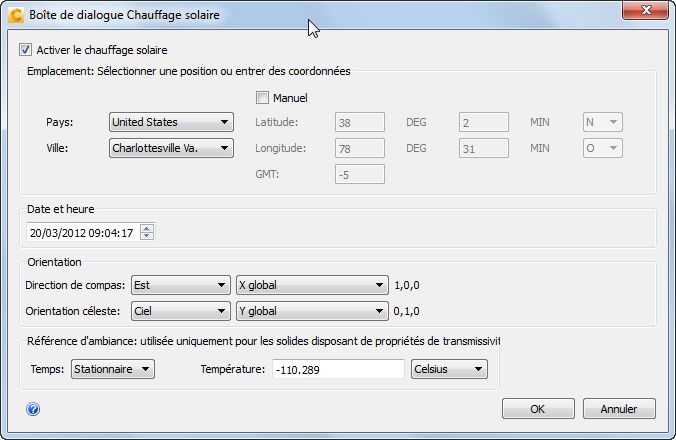

Cliquez sur le bouton Chauffage solaire.

Cochez Activer le chauffage solaire.

Sélectionnez un Pays et une Ville.

Définissez une Date et une Heure.

Remarque : le modèle est orienté de sorte que le paramètre par défaut (Direction est) correspondant à X global est approprié. Vous pouvez modifier cette orientation si vous le voulez.

Cliquez sur OK.

Cliquez sur l'onglet Contrôles.

Itérations à exécuter = 100

Cliquez sur Résoudre pour démarrer l'analyse.

Lorsque le maillage est créé, les messages d'information s'affichent dans la barre Données de sortie. L'analyse est exécutée une fois le maillage terminé.
