Importation d'une géométrie avec des problèmes dans le kit d'outils d'évaluation du modèle (MAT)

Nous allons importer un fichier STEP pour nous assurer qu'il n'y a aucun changement au niveau des unités ou des noms de pièce. Le lancement du logiciel à partir d'un outil de CAO risque d'entraîner une légère variation dans les résultats obtenus.

Etape 1 : Lancer Autodesk® CFD et cliquer sur Nouveau.

1. Démarrez Autodesk® CFD à partir du bureau ou du menu Démarrer de Windows®.

2. Cliquez sur Nouveau dans l'onglet Démarrer et apprendre.



Etape 2 : Sélectionner le fichier du modèle

1. Dans la boîte de dialogue Nouvelle étude de conception, cliquez sur Parcourir.
2. Dans la boîte de dialogue Gestionnaire de fichiers, accédez à l'emplacement des fichiers téléchargés sur la page précédente.
3. Sélectionnez Geometry with Issues.stp.
4. Cliquez sur Ouvrir.

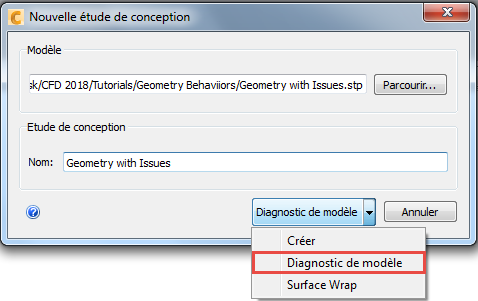

Etape 3 : Créer l'étude de conception

1. Entrez un nom pour la nouvelle étude de conception. Vous pouvez choisir celui que vous voulez.

2. Si l'option Diagnostic de modèle n'est pas active, utilisez le menu déroulant pour sélectionner Diagnostic de modèle.



Le kit d'outils d'évaluation du modèle s'ouvre et exécute une analyse de diagnostic.
