Identification de petites arêtes à l'aide du kit d'outils d'évaluation du modèle

Dans les étapes suivantes, nous allons examiner les petites arêtes dans le modèle. Des petites arêtes involontaires peuvent donner lieu à des éléments de maillage mal formés ou à un grand nombre d'éléments. Ces effets peuvent entraîner des exécutions plus longues et peuvent être difficiles à dépanner.

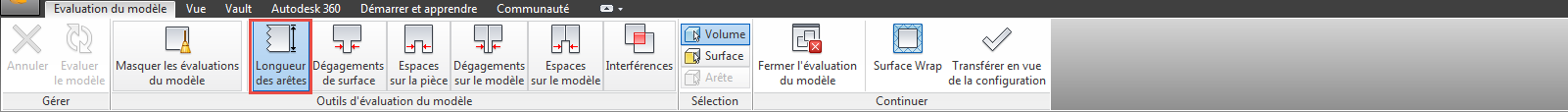

1. Sélectionnez Longueur des arêtes dans le ruban supérieur.



   Remarque : avec ce modèle, seules deux arêtes s'affichent. Le filtrage peut être nécessaire dans les modèles les plus complexes. Certains objets signalés par le kit d'outils d'évaluation du modèle peuvent être intentionnels et requis dans le modèle. Cet outil est conçu pour vous aider à identifier les problèmes. Il appartient à l'utilisateur de déterminer si les objets sont intentionnels ou problématiques.

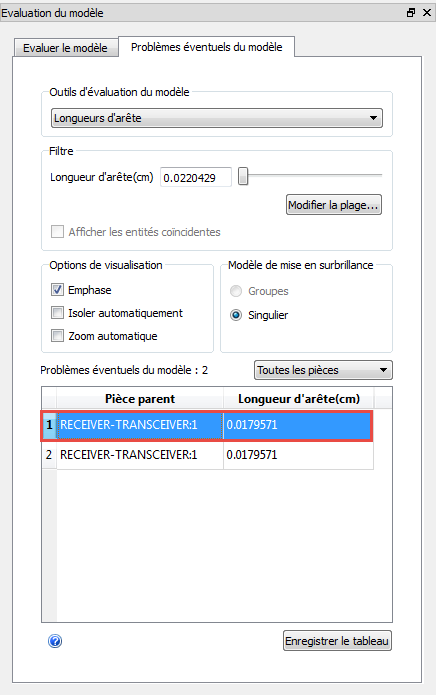

2. Sélectionnez la première longueur d'arête dans la liste, comme illustré ci-dessous :



3. Cochez la case Isoler automatiquement.

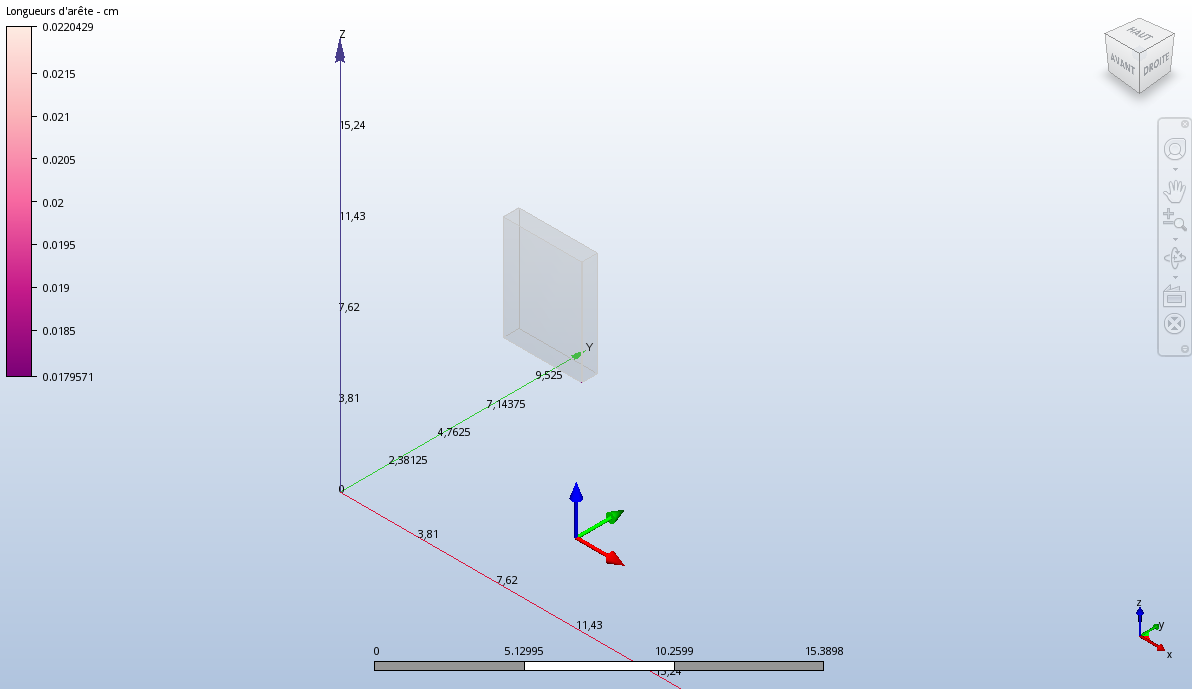

   Remarque : la zone graphique doit désormais afficher uniquement la grande puce de la façon suivante :



4. Cochez la case Zoom automatique.

5. Effectuez un zoom arrière manuel à l'aide de la souris.

   Remarque : nous observons un chanfrein accidentel sur cette puce. Sélectionnez l'autre petite arête créée par le chanfrein pour zoomer dessus.

En savoir plus sur les longueurs d'arête dans le kit d'outils d'évaluation du modèle
