Création du groupe de puces moyennes

Remarque : pour le groupe de puces moyennes, nous allons sélectionner les composants à partir de la barre Étude de conception. Si le nom de toutes les pièces du modèle commence par "Pièce*", il sera très difficile de les sélectionner dans la barre d'étude de conception. Reportez-vous à la section ci-dessous concernant l'ajout de pièces en les sélectionnant.

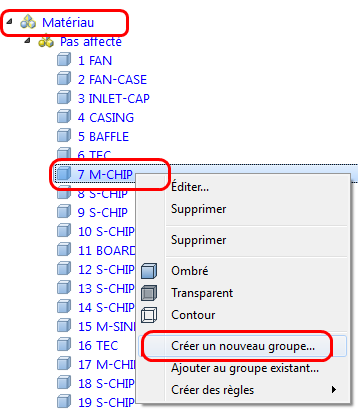

Dans la barre Etude de conception, développez la branche Matériau *. Cliquez avec le bouton droit sur les composants intitulés *Puce M et sélectionnez Créer un nouveau groupe.

Dans la boîte de dialogue Ajouter au groupe, entrez "puces moyennes" comme nom du groupe. Conservez le réglage Géométrique pour le Type.

Cliquez sur OK.

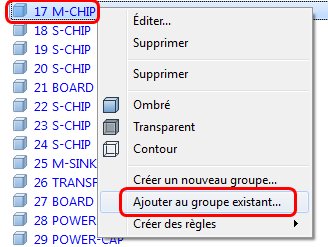

Cliquez avec le bouton droit sur l'autre composant PUCE M de la liste et choisissez Ajouter au groupe existant.

Sélectionnez le groupe medium chips (puces moyennes).

Cliquez sur OK.

Remarque : les noms de pièce dans l'arbre du modèle peuvent varier légèrement en fonction de la géométrie ou du type de CAO.

Sélection directe de pièces

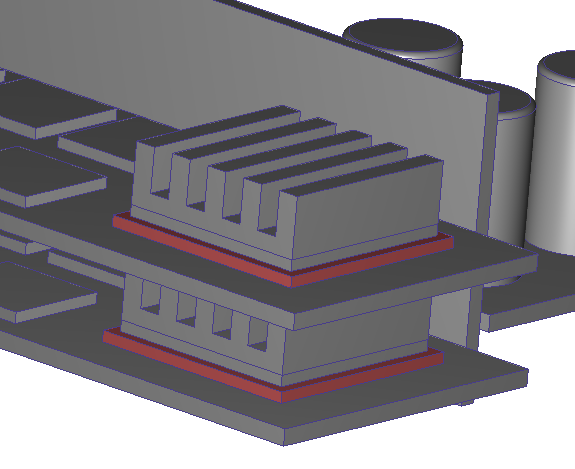

Si le nom de toutes les pièces du modèle commence par "Pièce*", il sera très difficile de les sélectionner dans la barre d'étude de conception. Pour ajouter les puces moyennes au groupe, sélectionnez les deux puces :

Cliquez hors du modèle avec le bouton droit de la souris, puis cliquez sur Groupe > Créer un groupe. Dans la boîte de dialogue Ajouter au groupe, assurez-vous que l'option Créer un groupe est sélectionnée, entrez medium-chips, puis cliquez sur OK. Pour terminer, cliquez hors du modèle avec le bouton droit de la souris, puis cliquez sur Tout désélectionner.
