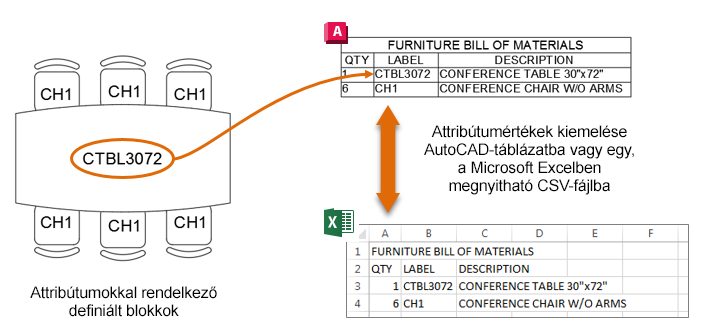

A blokkok különleges objektumokat tartalmazhatnak, amelyeket attribútumdefinícióknak vagy blokkattribútumoknak nevezünk. A blokkokhoz hozzáadható attribútumok különböző értékeket tárolhatnak, például alkatrészszámokat, termékneveket, értékeléseket, leírásokat, elemköltségeket stb. Egyes blokkattribútumok statikus adatokat tartalmaznak, például egy alkatrészszámot, más blokkattribútumok pedig olyan blokkonként változó adatokat tartalmazhatnak, mint a felület kialakítása, a költség vagy a hely. Később minden blokkattribútum-érték kiemelhető egy táblázat objektumba vagy egy CSV-fájlba, amely aztán más alkalmazásokba importálható.
Az attribútumok gyakori felhasználási esetei többek között a következők:
- Címblokkok, amelyek rajzonként vagy akár elrendezésenként változó projekt- és ügyféladatokat tartalmazhatnak
- Helyiség-, ajtó- és ablakcímkék
- Blokkok, amelyek a való életben megfigyelendő fizikai tárgyakat vagy helyeket jelölnek; például csavarokat, irodabútorokat vagy földterületeket.
Ha a kiemelt attribútumértékekkel kitölti egy táblázat celláit, létrehozhat egy darabjegyzéket vagy egy alaprajz ajtóinak, ablakainak és szobakiviteleinek beosztását.

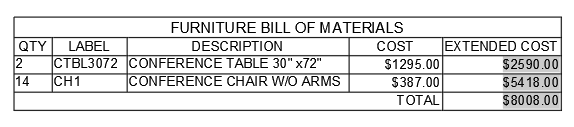

Darabjegyzék, amely két tárgyalószoba irodabútorait tartalmazza

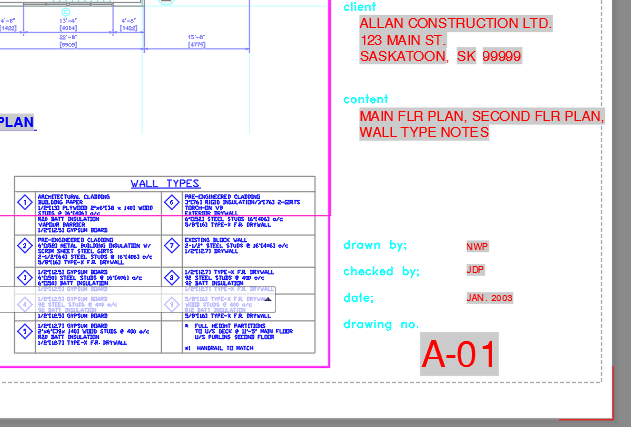

Címblokk, amely a mezőkkel rendelkező attribútumokat tartalmazza
Ha többet szeretne megtudni, végezze el az alábbi feladatokat:
