Tevékenységbetekintő

A Tevékenységbetekintő nyomon követi a rajzeseményeket, és megjeleníti azokat egy palettán, amikor a rajz meg van nyitva az AutoCAD-ben.

A palettán megtekintheti például, hogy hivatkozik-e a rajzra egy másik rajz, mikor lett legutóbb közzétéve, illetve ki szerkesztette és mikor. A rajzeseményeket a rendszer nem a rajzban menti, hanem egy megadott helyre írja. A többi tervezővel való hatékonyabb együttműködés érdekében megteheti, hogy az összes rajzeseményt egyetlen megosztott helyen tárolja.

Megjegyzés: A videó hangja angol nyelvű, de honosított feliratot tartalmaz.

Letöltés: Az alábbi szakaszokban található gyakorlatokhoz használandó mintafájlok.

Események tárolási helyének beállítása

Először is meg kell határozni egy közös helyet a rajzesemények tárolásához. A helynek a belső vállalati hálózaton vagy egy felhőalapú tárhelyen kell lennie.

1. Indítsa el az AutoCAD-et.
2. Hozzon létre egy új rajzot.

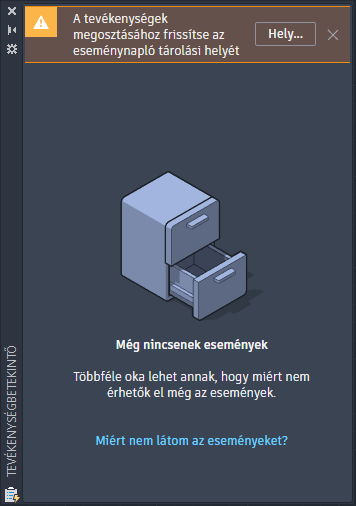

3. Ha a Tevékenységbetekintő paletta nincs megnyitva, kattintson a Nézet lap > Előzmények panel > Tevékenységbetekintő elemre. Keres


4. Kattintson a Hely elemre a Tevékenységbetekintő palettán.

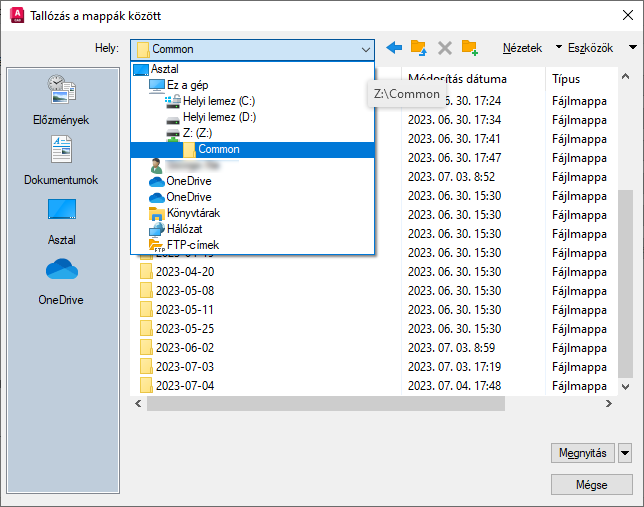

5. Keresse meg és válassza ki azt a helyet, amelyet megoszt azokkal, akikkel közösen dolgozik a rajzon, hogy nyomon lehessen követni a rajzeseményeket.

   Ebben a példában egy belső hálózati meghajtó van leképezve Z: meghajtónak, amelynek a Common (Közös) mappája lesz a megosztott hely.



6. Kattintson a Megnyitás gombra.
Megjegyzés: Ha a Hely nem érhető el a Tevékenységbetekintő palettán, tegye a következőket:

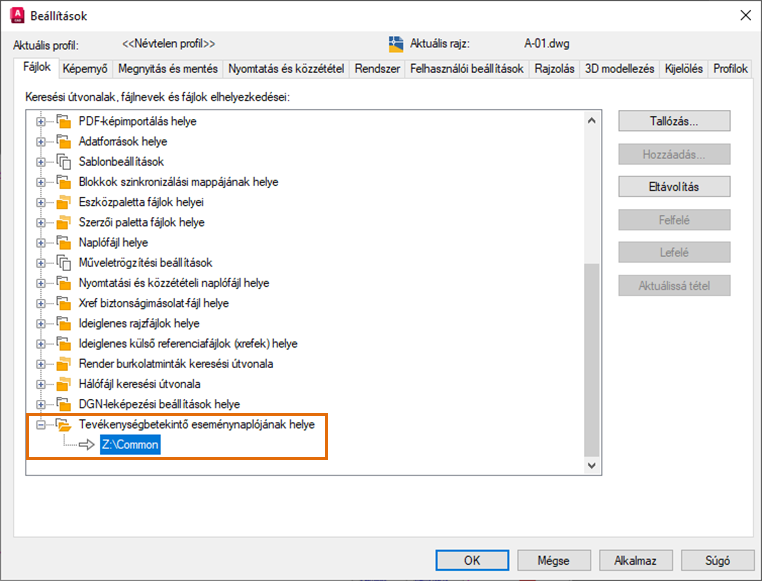

1. Kattintson az Alkalmazás gomb > Beállítások lehetőségre.
2. A Fájlok lapon kattintson a Tevékenységbetekintő eseménynaplójának helye elemtől balra található plusz jelre (+) a csomópont kibontásához.
3. Válassza ki az aktuális fájl útvonalát, kattintson a Tallózás gombra, és válassza ki a megosztott helyet.
4. Kattintson az OK gombra.


Megjegyzés: A rajzesemények elveszhetnek, ha később módosítja az események tárolási helyét.

Miután az összes együttműködő beállította ugyanazt a helyet a Tevékenységbetekintőhöz, a program minden rajzeseményt ide ír és innen olvas be.

Fontos: Az AutoCAD LT jelenleg nem támogatja a Tevékenységbetekintő adatainak megtekintését, de a rajzesemények naplózását igen. Ahhoz, hogy a rendszer az összes rajzeseményt rögzítse, az AutoCAD LT-t használó együttműködőknek az ACTIVITYINSIGHTSPATH rendszerváltozót ugyanarra a megosztott helyre kell beállítaniuk a parancssorban.

Rajzesemények

Milyen események jelenhetnek meg a rajzokhoz? Próbáljunk ki néhány parancsot, és nézzük meg, mi jelenik meg a Tevékenységbetekintő palettán. A gyakorlathoz használhatja a saját rajzait, de mintarajzokat is letölthet.

Megjegyzés: Az eseményeket a rendszer akkor is naplózza, ha a Tevékenységbetekintő paletta be van zárva. Minden esemény megjelenik a paletta következő megnyitásakor.

1. Nyissa meg az A-01.dwg fájlt vagy egy saját rajzát.
2. Kattintson a Nyomtatás gombra, válasszon egy plottert vagy egy PDF-kimeneti eszközt, majd kattintson az OK gombra. Keres

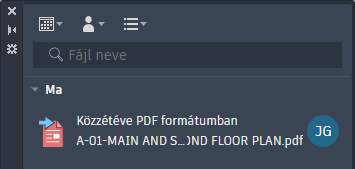

   A közzétett esemény megjelenik a Tevékenységbetekintő palettán.



   Megjegyzés: A közzétett esemény pontos típusa attól függ, hogy milyen eszközt vagy kimenetet választott ki.
3. Kattintson a Tisztítás gombra, válassza a Minden elem lehetőséget, majd kattintson a Mindent tisztít gombra. Keres

   A tisztítási esemény megjelenik a palettán.



4. Rajzoljon néhány geometrikus elemet, például köröket és vonalakat.
5. Mentse a rajzot.

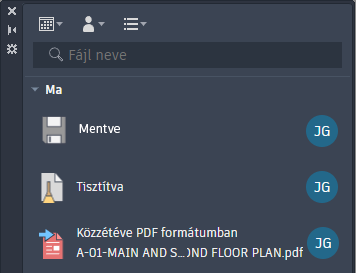

   A mentési esemény megjelenik a palettán.



   Megjegyzés: Egyes események csak azután jelennek meg a palettán, hogy mentette a rajzot.

   A Tevékenységbetekintő nem jelzi a konkrét módosításokat, csak azt, hogy a rajz el lett mentve. A Rajzok összehasonlítása és a Rajz előzményei paranccsal megtekintheti a rajzverziók közötti különbségeket.

Rajzreferenciák

Amikor egy rajzhoz DWG-referenciát (xrefet) csatol, a program ezt eseményként rögzíti ahhoz a rajzhoz, amelyhez az xref csatolva lett, és az xrefként használt forrásrajzot is megjegyzi. Ez nagyon hasznosnak tud bizonyulni a rajzreferenciák kezelése során.

1. Hozzon létre egy új rajzot.
2. Mentse a rajzot xref_test1.dwg néven.

   Az xref-rajzhoz a letöltött mintarajzok közül a Wall Base.dwg fájlt fogom használni, de Ön saját rajzot is használhat.

3. Kattintson a Beszúrás lap > Referencia panel > Csatolás elemre. Keres

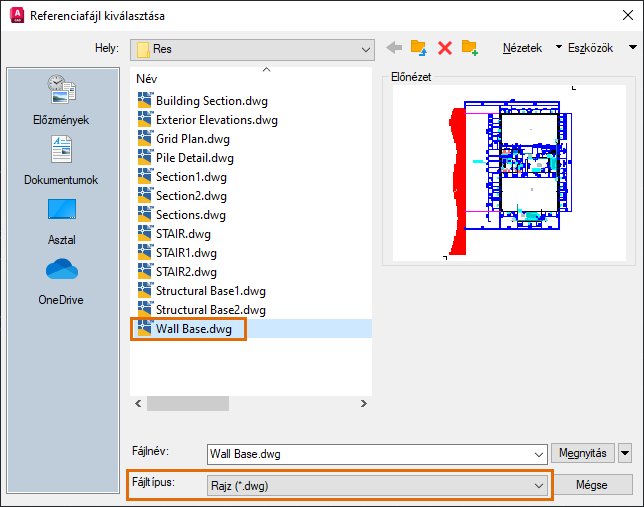

4. Győződjön meg arról, hogy a Fájltípus esetén megadott érték a Rajz (*.dwg), majd keresse meg és válassza ki a Wall Base.dwg fájlt. Kattintson a Megnyitás gombra.

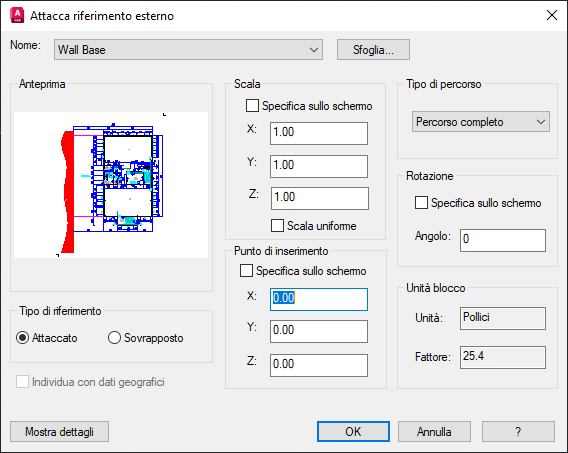

5. Használja az alábbi képen látható beállításokat, majd kattintson az OK gombra a Külső referencia csatolása párbeszédpanelen.


6. Mentse a rajzot.

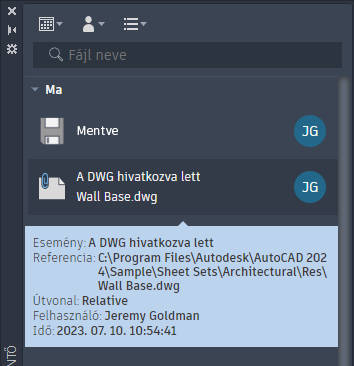

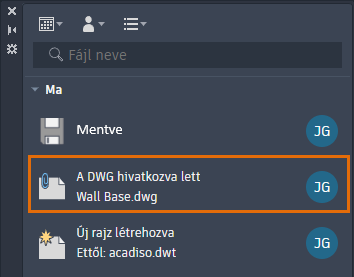

   A DWG hivatkozva lett esemény hozzáadódik a palettához.



7. Vigye a mutatót az esemény fölé a palettán, hogy lássa a részleteit.


8. Kattintson a következőre: Nézet lap > Paletták panel > Külső referenciák. Keres
9. A Külső referenciák palettán válassza ki a Wall Base referenciát vagy azt a rajzfájlt, amelyet csatolt.
10. Kattintson rá a jobb gombbal, és válassza a Megnyitás lehetőséget.


    Megnyílik a rajz, és a Tevékenységbetekintő paletta megjeleníti a rajz eseményeit.

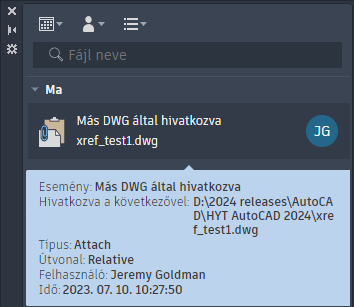

11. Vigye a mutatót a Más DWG által hivatkozva esemény fölé, hogy lássa a részleteit.


    Most ugyanezt a rajzot fogjuk csatolni egy második rajzhoz, hogy láthassuk, milyen körülmények között válik ez a funkció igazán hasznossá.

12. Hozzon létre egy új rajzot, és mentse xref_test2.dwg néven.
13. Csatolja ugyanazt a rajzot xrefként, mint a korábbi lépésekben.
14. Váltson át a hivatkozott rajzra, ami az én az esetemben a Wall Base.dwg.

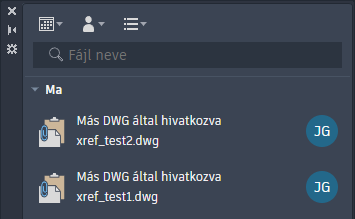

    Amikor megnyit egy rajzot, egy-egy esemény jelenik meg minden egyes rajzhoz, amely a megnyitott rajzra hivatkozik.

Megjegyzés: Ha a Tevékenységbetekintő minden együttműködő eseményeit naplózza, akkor könnyen áttekintheti, hogy mely rajzok hivatkoznak egy adott rajzra, mielőtt bármit módosítana rajta.

Ha szeretné, válassza le vagy csatolja a Wall Base.dwg fájlt, és nézze meg, mely események vannak naplózva a rajzaihoz.

Ismeretlen események

A Tevékenységbetekintő jelenleg nem támogatott az AutoCAD webes és mobil alkalmazásban, az AutoCAD for Macben vagy az AutoCAD korábbi kiadásaiban. Mi történik akkor, ha valaki egy olyan alkalmazásban módosítja a rajzot, amelyet a Tevékenységbetekintő nem támogat? Próbáljuk ki az AutoCAD egy korábbi verziójával, és nézzük meg, mi történik.

Megjegyzés: Ha nincs hozzáférése az AutoCAD egy korábbi verziójához, hagyja ki ezt a szakaszt.

1. Zárja be az xref_test2.dwg fájlt az AutoCAD 2024-ben, ha még nyitva van.
2. Nyissa meg az AutoCAD egy 2024 előtti verzióját.
3. Nyissa meg az xref_test2.dwg fájlt.
4. Kattintson a Kezdőlap > Fóliák panel > Fóliatulajdonságok lehetőségre. Keres
5. Módosítsa valamelyik fólia láthatóságát, és mentse a rajzot.
6. Zárja be a rajzot, és térjen vissza az AutoCAD 2024-be.
7. Nyissa meg az xref_test2.dwg fájlt.

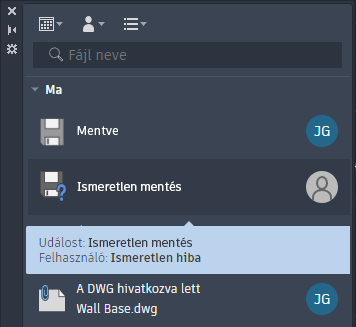

   A Tevékenységbetekintő paletta egy Ismeretlen mentés eseményt jelenít meg.



Fájlkezelői események

Ebben a szakaszban a Fájlkezelőben átnevezzük az xref_test2.dwg fájlt, és megnézzük, hogy milyen típusú esemény jelenik meg a Tevékenységbetekintő palettán.

1. Nyissa meg a Fájlkezelőt.
2. Navigáljon oda, ahová az xref_test2.dwg fájlt mentette.
3. Jelölje ki a fájlt, kattintson rá a jobb gombbal, és válassza az Átnevezés lehetőséget.
4. Adja meg az xref_test2-newname.dwg nevet.
5. Térjen vissza az AutoCAD-be, és nyissa meg az xref_test2-newname.dwg fájlt.

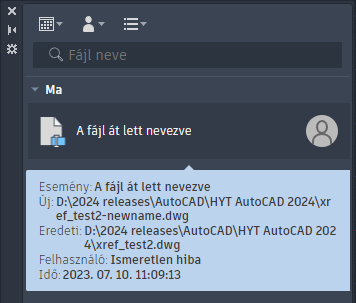

   A Tevékenységbetekintő egy új, A fájl át lett nevezve eseményt jelenít meg.

6. Vigye a mutatót az esemény fölé, hogy lássa az eredeti fájlnevet tartalmazó részleteket.


Eseményszűrés

Ha a rajzokhoz már sok naplózott esemény tartozik, érdemes szűrni őket a palettán, hogy ne kelljen egyszerre mindet megjeleníteni. Előfordulhat például, hogy csak olyan eseményeket szeretne látni, amelyek egy adott időtartományba tartoznak, amelyek a saját műveletei nyomán keletkeztek, vagy amelyek egy bizonyos típusba tartoznak. Ezekhez a gyakorlórajzokhoz még nem tartozik túl sok esemény, de azért lássuk, hogyan működik a szűrésük.

Eseménytípus szerint

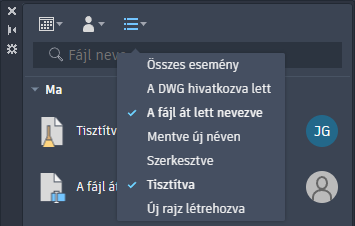

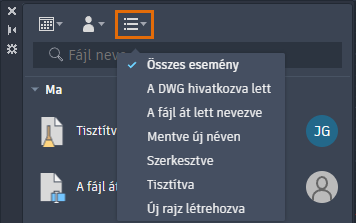

1. Kattintson az Eseményszűrő legördülő menüre.


   Az Eseményszűrő menü csak az aktuális rajz eseményeit tartalmazza.

2. Válassza ki a megtekinteni kívánt eseménytípusokat.

   Valahányszor egy eseménytípusra kattint, az be- vagy kikapcsolódik.



3. Az összes eseménytípus megtekintéséhez válassza az Összes esemény lehetőséget.

Felhasználó szerint

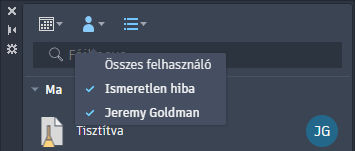

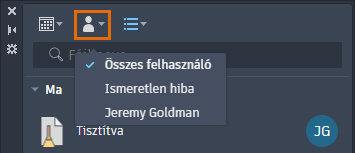

1. Kattintson a Felhasználószűrő legördülő menüre.


   A Felhasználószűrő menü csak azokat a felhasználókat tartalmazza, akik az aktuális rajzon eseményeket eredményező műveleteket hajtottak végre.

2. Válassza ki az egyes felhasználók nevét az általuk kiváltott események megtekintéséhez.

   Amikor a felhasználó nevére kattint, a felhasználó eseményei ki- vagy bekapcsolódnak.



3. Az összes felhasználó eseményeinek megtekintéséhez válassza az Összes felhasználó lehetőséget.

Dátum szerint

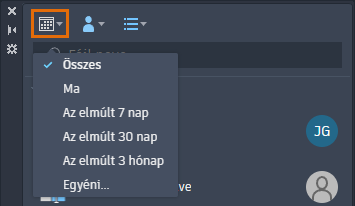

1. Kattintson a Dátumszűrő legördülő menüre.


   Választhat az elérhető beállítások közül, vagy kiválaszthatja az Egyéni lehetőséget, hogy megadjon egy dátumtartományt.

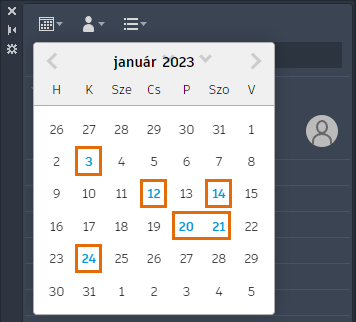

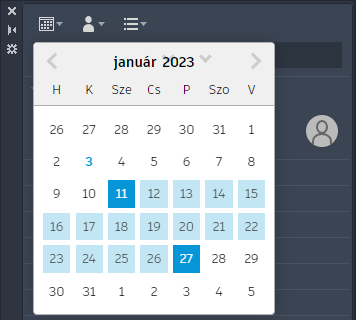

2. Válassza az Egyéni lehetőséget.

   Azok a dátumok, amelyeken események történtek, kék színnel jelennek meg.



3. Dátumtartomány kiválasztásához először válassza ki a legkorábbi dátumot, majd a legkésőbbit. Kattintson a naptáron kívülre a dátumtartomány alkalmazásához.
4. Az események dátumtól független megjelenítéséhez válassza a Dátumszűrő legördülő menü Mind elemét.


Összefoglalás

A Tevékenységbetekintő segítségével hatékonyabban kezelheti a rajzokat és a rajzreferenciákat.
