3. gyakorlat: Hivatkozás adathivatkozásokra

Ebben a gyakorlatban több adathivatkozásra is hivatkozhat egy új rajzban.

Ez a gyakorlat a 2. gyakorlat: Adathivatkozások létrehozása rész folytatása.

Adathivatkozások hivatkozása egy új rajzban

Megjegyzés:

A gyakorlat végrehajtása előtt adathivatkozásokat kellett létrehoznia az előző gyakorlatban leírtak alapján.

1. Nyissa meg a Project Management-2.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz üres. A következő lépésekben azon objektumokra hivatkozhat, amelyekhez adathivatkozásokat hozott létre az előző gyakorlatban.

2. Az Eszköztár Kereső lapján, az Adathivatkozások Felületek gyűjteményben kattintson a jobb gombbal az EG elemre. Kattintson a Referencia létrehozása menüpontra.

   A Felülethivatkozás létrehozása párbeszédpanelen figyelje meg, hogy a felülethez megadhatja a következőket: Név, Leírás, Stílus és Renderelési anyag. Az objektumot meghatározó paraméterek nem módosíthatók az aktuális rajzban, de beállíthatja az objektum tulajdonságait. Ebben a gyakorlatban a meglévő tulajdonság beállításokat fogja elfogadni, a felületstílus kivételével.

3. A Felülethivatkozás létrehozása párbeszédpanel Stílus sorában kattintson az Érték oszlopra. Kattintson a gombra.
4. A Válasszon felületstílust párbeszédpanelen válassza a Contours 5m and 25m (Background) lehetőséget. Kattintson az OK gombra.
5. A Felülethivatkozás létrehozása párbeszédpanelen kattintson az OK gombra.

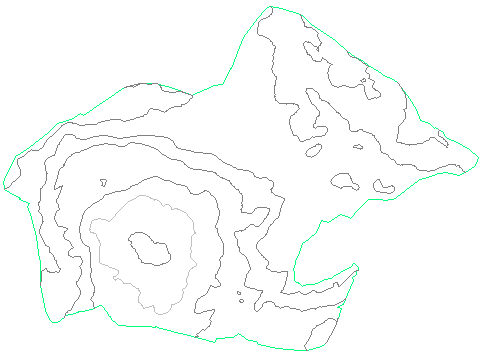

   Az EG felület a megadott stílussal megjelenik a rajzban.

   Megjegyzés:

   Ha nem látja a felületet, írja be a parancssorba a ZE parancsot.



   Most, hogy hivatkozást hozott létre az adathivatkozáshoz, az aktuális rajz társítva van az adathivatkozások projektjével. Figyelje meg, hogy az Autodesk Civil 3D címsorában a rajz neve után megjelenik a [Tutorial Data Shortcuts Project] felirat.

6. Az Eszköztár Kereső lapján bontsa ki a Project Management-2 Felületek gyűjteményt.

   Figyelje meg, hogy az EG felület megjelenik a Felületek gyűjteményben. A ikon jelzi, hogy a felület adathivatkozásból jött létre.

7. Az Adathivatkozások Nyomvonalak gyűjteményben kattintson a jobb gombbal az Első utca elemre. Kattintson a Referencia létrehozása menüpontra.
8. A Nyomvonal hivatkozás létrehozása párbeszédpanelen kattintson az OK gombra.

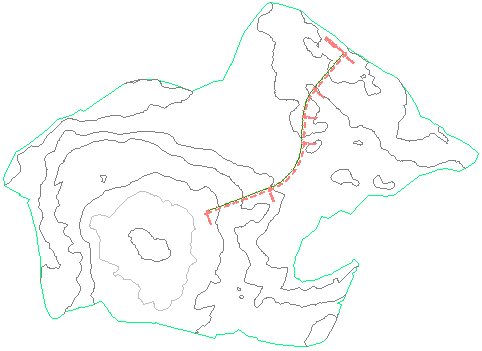

   A nyomvonal megjelenik a rajzban.



Objektum létrehozása a hivatkozott objektumokból

1. Kattintson az Alap lap Terv létrehozása panel Hossz-szelvény legördülő lista Felület hossz-szelvényének létrehozása Keres parancsra.
2. A Hossz-szelvény létrehozás felületből párbeszédpanelen adja meg a következő paramétereket:
   • Nyomvonal: First Street
   • Felületek kiválasztása: EG
3. Kattintson a Hozzáadás lehetőségre.
4. Kattintson a Berajzolás a hossz-szelvénybe menüpontra.
5. A Hossz-szelvény nézet létrehozása varázsló Általános lapján a Hossz-szelvény nézet stílusa alatt válassza a Major Grids lehetőséget.
6. Kattintson a Hossz-szelvény nézet létrehozása gombra.

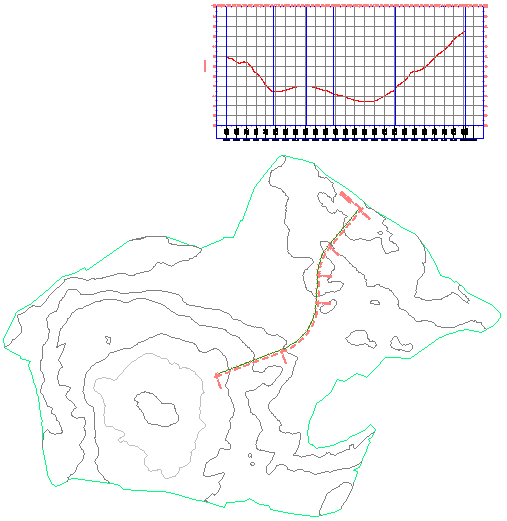

7. A rajzban kattintson a hossz-szelvény nézet hálójának elhelyezéséhez.

   A hivatkozott felület és nyomvonal írásvédett objektumok a rajzban, és kevés tárhelyet igényelnek. A hivatkozott objektumadatokkal más objektumokat hozhat létre az aktuális rajzban, de nem módosíthatja a forrásobjektumokat.



Az aktuális rajz mentése

1. Kattintson a Mentés másként gombra.
2. A Rajz mentése másként párbeszédpanelen keresse meg a Civil 3D Projects mappa \Tutorial Data Shortcuts Project\Production Drawings mappát. Kattintson a Mentés gombra.

   A forrásrajzokhoz hasonlóan, a más objektumokra mutató hivatkozásokat tartalmazó végső rajzkészítési sablonokat az adathivatkozás.projekttel együtt kell menteni.

   Ezután módosíthatja a nyomvonalat a forrásrajzban, majd frissítheti az aktuális rajzot a módosítások tükrözéséhez.

Hivatkozott objektum módosítása a forrásrajzban

1. Az Eszköztár Kereső lapján kattintson a Project Management-1.dwg elemre. Kattintson a jobb gombbal. Kattintson az Átváltás következőre gombra.
2. Válassza ki a nyomvonalat.

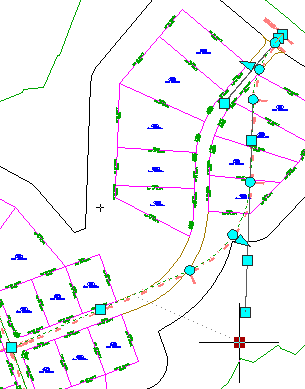

3. Mozgassa a fogókat a nyomvonal elrendezésének módosításához.

4. Kattintson a Mentés gombra.

Az aktuális rajz szinkronizálása a forrásrajzzal

1. Az Eszköztár Kereső lapján kattintson a Project Management-2.dwg elemre. Kattintson a jobb gombbal. Kattintson az Átváltás következőre gombra.
2. Bontsa ki a Project Management-2 Nyomvonalak Tengelynyomvonalak gyűjteményt.

   A ikon azt jelzi, hogy a forrásrajz hivatkozása elavult.

3. Kattintson a jobb gombbal a First Street nyomvonalra. Válassza a Szinkronizál menüpontot.

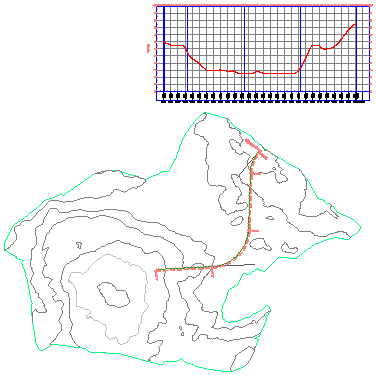

   Figyelje meg, hogy frissül a nyomvonal, hogy tükrözze a forrásrajzban végzett módosításokat. Azt is figyelje meg, hogy frissült a nyomvonalból létrehozott felület hossz-szelvény.



Megjegyzés:

Az adathivatkozások oktatóanyag véget ért. Az ebben a részben található következő oktatóanyagok azt mutatják be, hogyan rendszerezheti a projekteket az Autodesk Vault használatával.

Az oktatóanyagot a következő, A Vault beállítása című témakörrel folytathatja.
