Vállalati szakági modell pont- és vonaljellemzőinek feldolgozásakor vegye figyelembe a csúcspont és a pont közötti különbséget.
- Csúcspont: Vonaljellemző összetevője, amelynek a koordinátáit a vonaljellemzőkkel együtt tárolja a program.
- Pont: Egy jellemző, alapvetően független a vonalaktól. Minden vonal rendelkezik csúcsponttal a kezdőpontjában, de nem feltétlenül rendelkezik pontjellemzőkkel.
A következő funkciók figyelembe veszik a vonal- és a pontjellemzők összefüggését. Használhatja ezeket a hálózati geometria konzisztenciájának javítására, helyes topológiai kapcsolatok létrehozására, illetve mérésekből adódó pontatlanságok beállításához.
Beilleszthet egy meglévő pontot egy vonaljellemzőbe, és akár fel is oszthatja a meglévő vonalat két vonaljellemzővé.
Kiemelhet egy meglévő pontot egy vonaljellemzőből és a két meglévő vonalat összekapcsolhatja egy vonallá.
Ezeket a funkciókat csak az Autodesk parancssor szabályozza.
|
Ikon |
Leírás |
 |
Használja a Pont beillesztése lehetőséget egy olyan meglévő pont mozgatásához, amely egy adott tűrésen belül fekszik a vonaljellemzőn. |
 |
Használja a Pont kiemelése lehetőséget pont vonalról történő eltávolításához, és az adatbázisból való törléséhez. Csak akkor távolíthatja el a pontot, ha az az egyenes vonalon vagy attól egy adott megosztott tűrésen belül fekszik. |

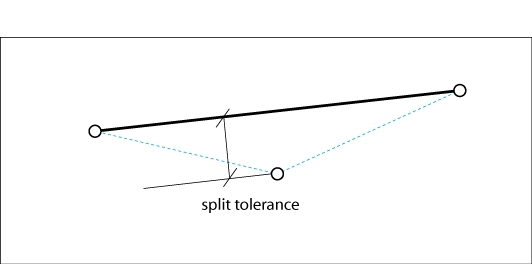

A pontok csak akkor illeszthetők be, illetve emelhetők ki, ha azok a szétválasztási tűrésen belül fekszenek.
