A szakági modell rajzok létrehozásához használt szakági modell sablonok mellett jellemzősablonok is rendelkezésre állnak, amelyek több, előre meghatározott geometriával, attribútumokkal, feliratokkal és belső kapcsolatokkal rendelkező szakági modell jellemzőkből állnak.
A jellemzősablonokkal jellemzőcsoportokat hozhat létre, amelyek szükség szerint beilleszthetők és újra felhasználhatók. A jellemzősablonokkal például transzformátorsort, kompatibilis egységet, alállomást vagy keresztmetszetet hozhat létre. Olyan berendezésekhez is meghatározhat sablonokat, amelyek változó attribútumértékekkel rendelkeznek (referenciaadatok).
A jellemzősablonok a jellemzőosztályokhoz rendelhetők hozzá. A sablon definiálásakor a legalább egy jellemzőjét ki kell választani azon jellemzőosztálynak, amelyhez az adott sablont rendeli. Ha a szakági modell munkát engedélyező jellemzőosztályt tartalmaz, akkor a sablonban található Jellemzőcsoportnak és Jellemzőcsoport-jellemzőnek is engedélyeznie kell a munkákat. A sablon többi jellemzőosztálya nem engedélyezheti a munkákat. Emellett hozzá kell adni azokat a Munka sablonhoz.
Jellemzők csoportosítása a sablonokban
Ha csoportosítja a sablonjellemzőket, a jellemzőelrendezés egy egységként mozgatható vagy forgatható. A példányosítás után azonban az összetevők nem mozgathatók külön. Ezt a működést a Sablonpéldányok frissítése jellemzőszabály szabályozza a sablon részét képező jellemzőosztályokban.

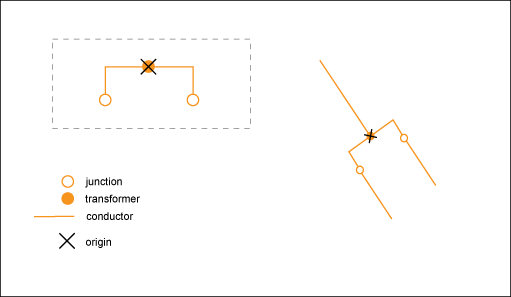

Példa–Az elektromos jellemzőelrendezés ezen sablonja egy transzformátorból, két kábelházból és két vezetőből áll. A sablon használatával példányosíthatja az öt objektumot, és egyetlen kattintással alkalmazhatja az attribútumaikat és kapcsolataikat. A sablon csoportosítva van: egy egységként helyezheti el és mozgathatja. Ezután a vezetők digitalizálásával folytathatja.

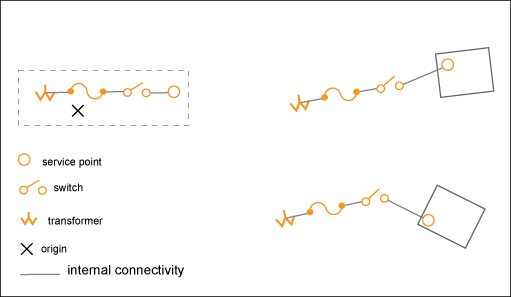

Példa–Az elektromos jellemzőelrendezés ezen sablonja lakóterületeken használható a szolgáltatási pontok kapcsolatainak létrehozásához. A lakóterületeken a szolgáltatási pontok jellemzően azonos jellemzőelrendezésekkel kapcsolódnak a transzformátorokhoz. A sablonok felgyorsítják az adatgyűjtést az ilyen helyzetekben. Ez a jellemzőelrendezés nincs csoportosítva: példányosíthatja a sablont, majd minden egyes szolgáltatási pontot egyenként helyezhet a pontos helyére a többi jellemző elmozdítása nélkül.
Sablon referenciaadatok
Amikor kiválasztja a sablonokba belefoglalni kívánt jellemzőket, a rendszer referenciaadatokként tárolja az egyes jellemzők attribútumértékeit. A referenciaadatok alapértelmezett neve <jellemzőosztály neve>_<szám>. A Sablon létrehozása párbeszédpanelen bármilyen meglévő referenciaadatra lecserélheti a referenciaadatot. A Sablon létrehozása beállításokban kiválaszthatja a sablon példányosításakor alkalmazni kívánt nyilvános referenciaadatot. (Azért kell nyilvános referenciaadatot választania, mert a sablonok minden felhasználó számára elérhetők.)
