1. gyakorlat: Térkép exportálása Autodesk SDF formátumba

A 2. lecke: Rajzok tisztázása részben használt rajz objektumadatokat tartalmaz. Az objektumadatok a rajzi objektumok által jelölt valós objektumok attribútumaiból állnak. Az objektumadatok a térképben vannak tárolva, és egyéni rajzi objektumokkal vannak társítva.

Rajzi objektumok exportálásakor objektumadatokkal hozhat létre jellemzőosztályokat SDF-fájlban. Az eredményül kapott jellemzőosztályok az objektumadat attribútumoknak megfelelő tulajdonságokkal rendelkeznek.

Ebben a gyakorlatban a rajzban lévő utcaközépvonalak három objektumadattal rendelkeznek: Lanes (sávok), Speed_Limit (sebességkorlát) és Surface (felület).

Rajzi objektumok exportálása SDF formátumba

1. Tallózzon és nyissa meg a Street_Centerlines.dwg térképet, melyet a 2. lecke: Rajzok tisztázása részben már használt.
2. Kattintson a Kimenet lapMap adatátvitel panelDWG exportálása SDF formátumba parancsra. Keres
3. Az Exportálási hely párbeszédpanelen tegye a következőket:
   • Biztosítsa, hogy a Fájltípus területen az Autodesk SDF (*.SDF) legyen kiválasztva.
   • Adjon meg egy helyet és egy fájlnevet az exportált fájlnak.
   • Kattintson az OK gombra.
4. Az Exportálás párbeszédpanel Kiválasztás lapján biztosítsa, hogy az Összes kiválasztása elem be legyen jelölve.

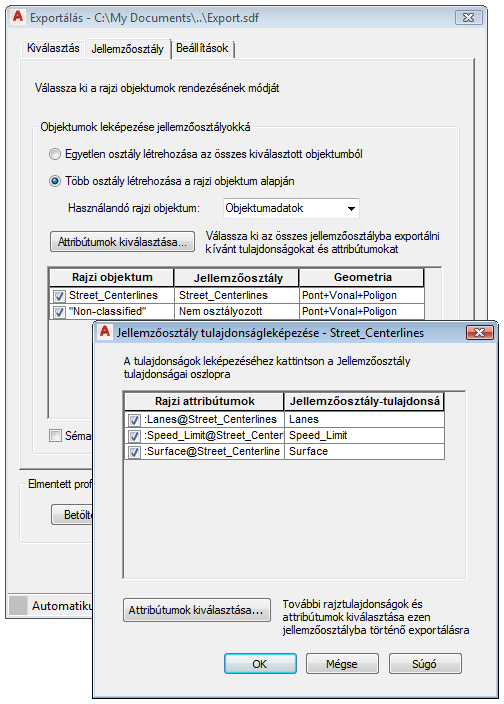

5. Kattintson a Jellemzőosztály fülre, és tegye a következőket:
   • Jelölje be a Több osztály létrehozása a rajzi objektum alapján rádiógombot.
   • A Használandó rajzi objektum területen válassza az Objektumadatok elemet.
   • A Rajzi objektum területen törölje a Nem osztályozott jelölőnégyzetet.
   • A Jellemzőosztály területen kattintson a Street_Centerlines elemre.
   • Kattintson a mezőben megjelenő tallózás gombra.


   A Street_Centerlines objektumadatai három attribútummal rendelkeznek: Lanes (sávok), Speed_Limit (sebességkorlát) és Surface (felület).

6. A Jellemzőosztály-leképezés párbeszédpanelen tegye a következőket:
   • Kattintson a Válasszon attribútumokat gombra.
   • Bontsa ki az Objektumadatok elemet, hogy láthassa az új jellemzőosztály tulajdonságaivá váló attribútumokat.
   • Kattintson az OK gombra kétszer, hogy visszatérjen az Exportálás párbeszédpanelhez.
7. Kattintson az OK gombra, hogy az SDF-fájlba exportálja a rajzi objektumokat.

Az Adatkapcsolat ablakkal csatlakozzon az eredményül kapott SDF-fájlhoz.

Az AutoCAD parancsokkal szerkesztheti az SDF-fájlban lévő jellemzőket.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: Térkép közzététele DWF formátumban részre.
