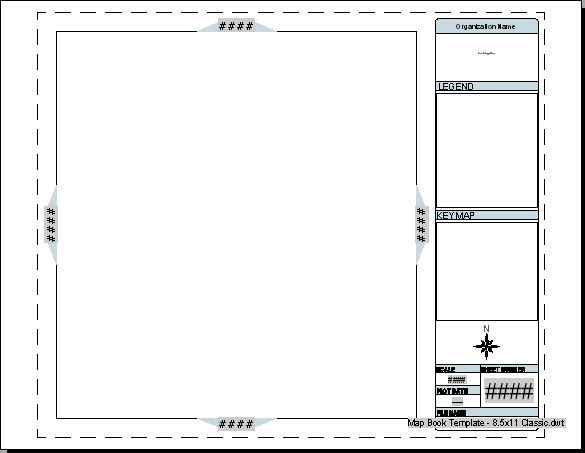

Az eredeti sablon egy nagy fő nézetablakkal rendelkezik, amelynek szegélyén szomszédos nyilak találhatók, valamint rendelkezik egy módosítható helyőrzőket tartalmazó címpecsétet.
A sablon három típusú objektumot tartalmaz:
- Az oldalelrendezés bal oldalán lévő nagy téglalap a fő nézetablak. Ezen egy térképszelvény jelenik meg a térképkönyvben.
- A fő nézetablak élei mentén lévő szürke poligonok a szomszédos nyilak. Ezek tartalmazzák a térképkönyvben lévő szomszédos szelvények neveit, így bármelyik irányban megtalálja a térkép következő részét. A szomszédos nyilak különálló objektumok, és nem mozognak a fő nézetablakkal. Kézzel mozgathatja ezeket. De automatikusan kapcsolódnak a szomszédos térképszelvényekhez. Nem kell kézzel csatlakoztatnia azokat.
- A címpecsét módosítható helyettesítő szöveget tartalmaz. Némely szöveg változókból jött létre, amelyek automatikusan frissülnek, amikor menti a sablont használó térképfájlt. A Fájlnév címke például a sablont használó mentett térképfájlnak adott nevet használja.
Megjegyzés: Ez a gyakorlat az előző gyakorlatban módosított sablonnal hajtható végre.
A fő nézetablak és a szomszédos nyilak beállítása
- Kattintson a fő nézetablak keretére a kijelöléséhez.
- Vontassa a kék négyzeteket a nézetablak átméretezéséhez.
- Kattintson ismét az új méret beállításához. Ha végzett, nyomja le az Esc billentyűt.
- A szomszédos nyilak mozgatásához a nézetablak átméretezése után kattintson egyszer egy nyílra a kijelöléséhez.
- Vontassa a nyilat egy új helyre, és kattintson, amikor a kívánt helyen jelenik meg. Nyomja le az Esc billentyűt a kijelölés megszüntetéséhez.

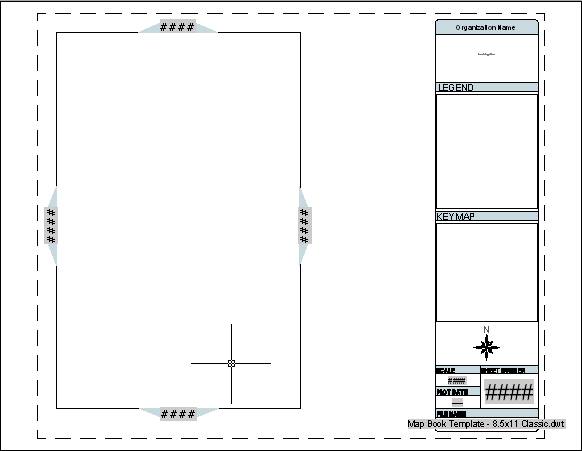

A nézetablak át lett méretezve, és a szomszédos nyilak ennek megfelelően lettek módosítva.
- Még ne mentse a sablont. Hagyja nyitva a következő gyakorlathoz.
A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Címblokk módosítása részre.
