3. gyakorlat: Statikus szövegfelirat hozzáadása

A feliratozás jelzi az egyes utcák sebességhatárát, de ez nincsen jelezve. Szerkessze az előző gyakorlatban létrehozott feliratozássablont. Adja hozzá a „SpeedLimit =” feliratot, és helyezze a meglevő feliratozáscímke fölé.

Megjegyzés: Ehhez a feladathoz szükség lesz a 2. Gyakorlat: Feliratozás csatolása rajzi objektumhoz részben szerkesztett térképre.

Statikus szövegfelirat hozzáadása

1. Kattintson a Feliratozás lapTérkép feliratozása panelSablon megadása parancsra.

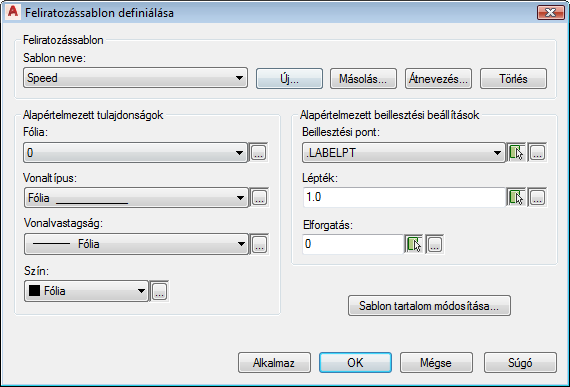

2. A Feliratozássablon megadása párbeszédpanelen tegye a következőket:
   • A Feliratozássablon terület Sablon neve részén jelölje ki a Sebesség elemet.
   • Kattintson a Sablon tartalmának módosítása elemre.


     Kattintson a Sablon tartalmának módosítása elemre a párbeszédpanel jobb alsó sarkában.

3. A parancspromptba írja be: s (stílus).

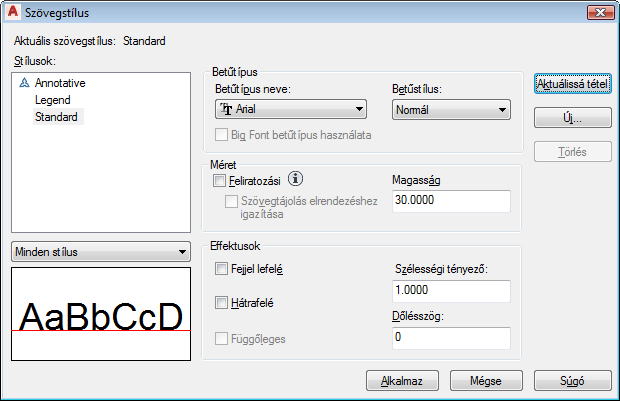

4. A Szövegstílus párbeszédpanelen tegye a következőket:
   • A Méret területen a Magasság elem alatt adja meg a 30 értéket.
   • Kattintson az Alkalmaz gombra.


     Módosítsa az új karakterláncot úgy, hogy ugyanakkora legyen, mint az első.

   • Zárja be a Szövegstílus párbeszédpanelt
5. A parancspromptba írja be a dszöveg parancsot.


   Kattintson a Blokkszerkesztőben bárhova, és írja be a dszöveg parancsot.

6. A Blokkszerkesztő ablakban kattintson a feliratozáscímke „S” betűje fölé.
7. Nyomja le az Enter billentyűt az alapértelmezett 0 elforgatás elfogadásához.
8. A megjelenő szövegmezőbe írja be a Speed Limit = szöveget.


   A Backspace és Delete billentyűkkel javítsa szükség szerint a szöveget.

9. Kattintson a szövegdobozon kívülre. Ezután nyomja le az Esc billentyűt a parancsból való kilépéshez.
10. Kattintson a Blokkszerkesztő környezetfüggő szalaglapMegnyitás/mentés panelBlokk mentése elemre.
11. Kattintson a BlokkszerkesztőBezárásBlokkszerkesztő bezárása elemre.

    Megjelenik a Feliratozássablon megadása párbeszédpanel.

12. A Feliratozássablon megadása párbeszédpanelen kattintson az OK gombra.
13. Mentse el és zárja be a fájlt.

Az eredmény

Az AnnotationTutorial.dwg térképen a leíró szövegfelirat megjelenik a sebességhatár felett.

A gyakorlatok folytatásához lépjen tovább a 2. lecke: Feliratok hozzáadása jellemzőkhöz részre.
