2. gyakorlat: Feliratozás csatolása rajzi objektumokhoz

Használja az előző gyakorlatban megadott feliratozássablont, hogy a felirat példányait elhelyezze a rajzon. Minden rajzi objektum, amelynek van a sebességhatárra vonatkozó adata az objektumadat-táblázatban, megjeleníti a saját sebességhatár-értékét.

Megjegyzés: Ehhez a gyakorlathoz szükség lesz az 1. Gyakorlat: Felirat sablon létrehozása részben már szerkesztet térképre.

Feliratozás csatolása rajzi objektumokhoz

1. Jelöljön ki néhány utcát a rajzon úgy, hogy rájuk kattint.

   Válasszon ki néhány utcát a város közepén levő lóhere alakú csomópont közelében a gyakorlathoz.

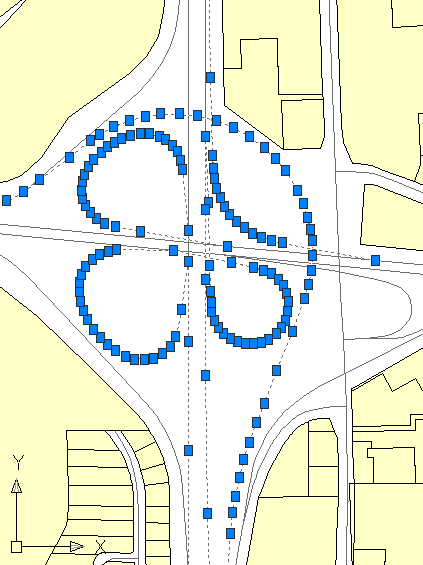

   Jelölje ki a lóhere alakú csomópont körüli utcákat.

2. Kattintson a Feliratozás lapTérkép feliratozása panelBeszúrás parancsra.

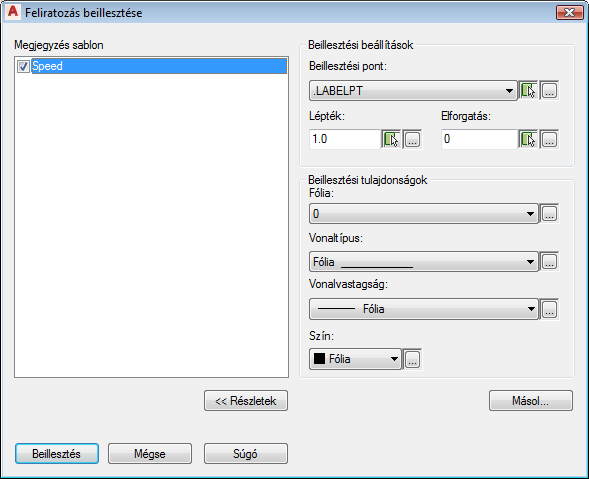

3. A Feliratozás beillesztése párbeszédpanel Feliratozássablon területén válassza a SpeedLimit elemet.


   Minden más, a rajzban megadott feliratozássablon is itt lenne felsorolva.

4. Kattintson a Beillesztés gombra.

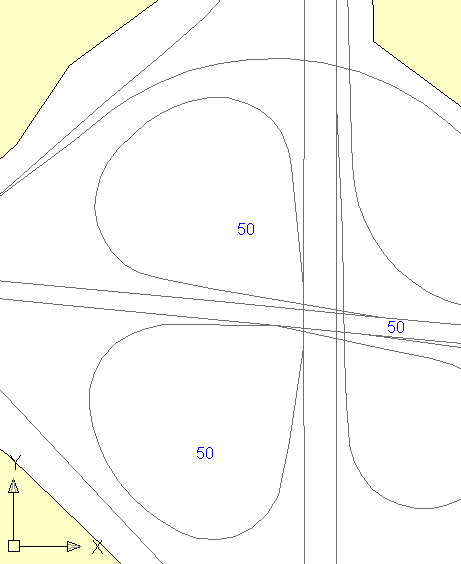

   Minden utcában megjelennek a sebességhatárra vonatkozó adatok kék színnel feltüntetve, az utca objektumokhoz kapcsolódó objektumadatok alapján.

5. Kattintson a Mentés másként lehetőségre, hogy új néven mentse a rajzot.

   Jegyezze meg a rajz nevét és helyét. Később be kell zárnia, majd újra megnyitnia.

A gyakorlatok folytatásához lépjen tovább a 3. Gyakorlat: Statikus szöveg felirat hozzáadása részre.
