Stilizálhat pontfelhőket a beolvasás vagy az objektum színe szerint, illetve a következő besorolás szerint: normál, osztályozás szerinti, magasság szerinti és intenzitás szerinti.
Színstilizálás kiválasztása
- A Megjelenítéskezelőben kattintson jobb gombbal a stilizálni kívánt pontfelhőfóliára, majd válasszon egyet az alábbi stilizációs lehetőségek közül:
- A Színek szkennelése beállítás a pontokat a valós színeikkel jeleníti meg, amelyeket a szkennerbe épített kamera rögzít a beolvasási folyamat közben.
- Az Objektum színe a pontfelhő-objektum színtulajdonságát hozzárendeli az adott felhőben található összes ponthoz.
- A Normál beállítás pontok normálvektorai alapján rendel hozzá színeket az egyes pontokhoz.
- A Magasság a pontok Z-értékei alapján rendel színeket az egyes pontokhoz.
- Az Intezitás beállítás a lézerimpulzus-visszatérési intenzitásuk alapján rendel színeket az egyes pontokhoz.
- Színek, pontok osztályozása az osztályozásuk alapján.
Megjegyzés: Az Intenzitás, a Magasság és az Osztályozás esetében a stilizálás a Pontfelhő színtérképe párbeszédpanelben kiosztott színsémák alapján történik. Ha a szükséges adatok nem léteznek a pontfelhőben, az opció ki van szürkítve a stilizálás legördülő menüben.
Színséma hozzárendelése
Az intenzitás, a szintmagasság és osztályozás stilizálások színezései a hozzárendelt színsémákon alapulnak. Az egyes stilizálásokhoz eltérő színsémákat rendelhet hozzá.
- A Megjelenítéskezelőben kattintson jobb gombbal a stilizálni kívánt pontfelhőfóliára, majd jelölje ki a Stílus beállítása elemet. A Pontfelhő színtérképe párbeszédpanelben lépjen az Intenzitás, a Magasság vagy az Osztályozás lapokra, és a legördülő menüből válassza ki a színsémát.
Színséma testreszabása
Az intenzitás és szintmagasság stilizálások esetében szerkesztheti egy színséma színsávját vagy átmenetskáláját, és megváltoztathatja a minimum/maximum tartományértékeket, amelyekre a színskála érvényes. Az osztályozás stilizálás esetében a megjelenítendő színeket az egyes osztályozási kategóriákhoz rendelheti.
Az intenzitás és a szintmagasság stilizálások színsémájának testreszabása
- A Megjelenítéskezelőben kattintson jobb gombbal a stilizálni kívánt pontfelhőfóliára, majd jelölje ki a Stílus beállítása elemet.

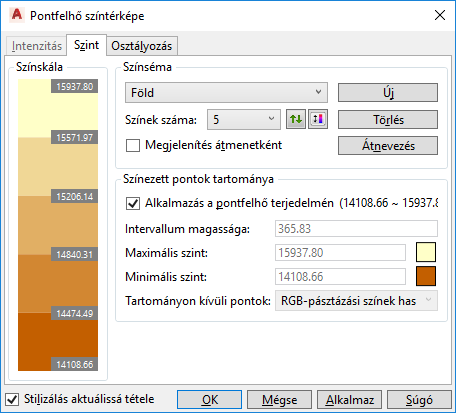

- A Pontfelhő színtérképe párbeszédpanelben kattintson az Intenzitás vagy a Magasság lapra.
A színséma testreszabása az osztályozási stilizáláshoz
- A Megjelenítéskezelőben kattintson jobb gombbal a stilizálni kívánt pontfelhőfóliára, majd jelölje ki a Stílus beállítása elemet.
- A Pontfelhő színtérképe párbeszédpanelben kattintson az Osztályozás lapra.
- Az egyes osztályozásokhoz tartozó pontfelhőpontok megjelenítésének vezérléséhez kattintson a be/ki ikonra a megjelenítés be- és kikapcsolásához.
- Osztályozáshoz hozzárendelt szín módosításához kattintson a megfelelő színes négyzetre, és válassza ki az új színt.
