Informazioni sui componenti di visualizzazione delle sezioni 2D e 3D e sui materiali

Gli oggetti sezione 2D e 3D sono costituiti da un numero di componenti di visualizzazione che possono essere determinati dai materiali.

Quando si assegnano materiali ad un oggetto, viene assegnato un singolo materiale a ciascun componente di visualizzazione dell'oggetto. Ad esempio, si assegna un materiale di legno all'infisso della finestra e uno di vetro al vetro della stessa.

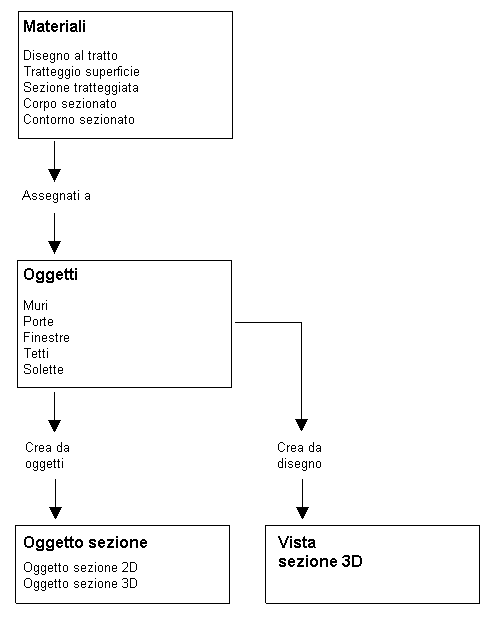

Alla creazione di un oggetto sezione 2D o 3D da oggetti di costruzione, le assegnazioni di materiale degli oggetti di origine vengono applicate alla sezione. Il materiale non viene direttamente assegnato ad una sezione 2D/3D. Le assegnazioni di materiale della sezione sono ricavate dagli oggetti sezionati. Ad esempio, se si è creata una sezione in un muro con una finestra, il tratteggio di sezione definito nei materiali vetro, legno e mattone del muro e della finestra viene visualizzato nella sezione.

Per non applicare le proprietà di visualizzazione del materiale, ma quelle dell'oggetto sezione 2D o 3D o quelle dello stile di sezione 2D, disattivare l'assegnazione del materiale nelle proprietà di visualizzazione della sezione o dello stile di sezione.

Assegnazioni del componente di materiale

Le definizioni di materiale sono costituite da componenti di visualizzazione corrispondenti ai tipi di componente degli oggetti. Ad esempio, il componente Disegno al tratto di un materiale viene applicato a tutto il disegno al tratto della vista piana. Il componente Tratteggio superficie di un materiale viene utilizzato per tratteggiare tutte le superfici degli oggetti nelle viste modello 3D e nei prospetti.

La tabella seguente elenca tutti i componenti di sezione nonché le informazioni sui componenti di materiale che li definiscono.

Nota: Si tenga presente che i materiali non vengono direttamente assegnati agli oggetti sezione 2D, ma che l'assegnazione dei materiali si svolge indirettamente tramite gli oggetti sezionati. Ad esempio, se un materiale mattone ha un componente tratteggio di superficie con un modello rosso mattone, questo tratteggio di superficie determina la visualizzazione del tratteggio di superficie in un muro di mattoni. Alla creazione di una sezione 2D da quel muro, l'oggetto sezione risultante eredita il modello rosso mattone dal muro. Se si modifica il materiale del muro da mattone a calcestruzzo, poi si aggiorna la sezione 2D, il materiale non viene visualizzato con un modello di colore grigio.

Componente di sezione 2D	Componente di materiale
Definizione linea	Disegno al tratto sezione 2D/prospetto o Corpo 3D.
Contorno continuo esterno	Nessun materiale
Contorno continuo interno	Nessun materiale
Tratteggio contorno continuo	Nessun materiale
Disegno al tratto tratteggio superficie	Tratteggio di superficie
Disegno al tratto tratteggio di sezione	Tratteggio di sezione
Nascosto	Nessun materiale
Cancellato	Nessun materiale
Suddivisione 1-10	Disegno al tratto sezione 2D/prospetto o Corpo 3D.
