- Selezionare uno strumento Indicatore del livello di resistenza al fuoco nella tavolozza degli strumenti.
Nella tavolozza Annotazione è disponibile un indicatore del livello di resistenza al fuoco.

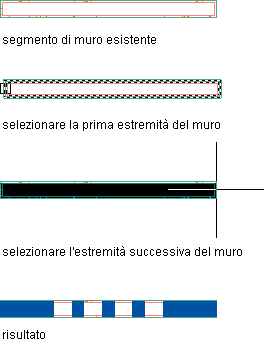

- Specificare il punto iniziale del muro a cui si desidera assegnare l'indicatore del livello di resistenza al fuoco.
- Selezionare quindi il punto finale del muro nella direzione in cui si desidera disegnare la linea dell'indicatore.
- Specificare altri punti sui muri per estendere la linea, se necessario.
- Premere INVIO.
Nota: Gli indicatori del livello di resistenza al fuoco inseriti mediante l'apposito strumento possono essere modificati nel disegno e salvati come strumenti in una tavolozza degli strumenti. Per default, uno strumento Indicatore del livello di resistenza al fuoco creato in questo modo presenterà chiave layer, sostituzioni di layer, tipo di linea e larghezza di linea uguali a quelli dello strumento originale utilizzato per creare il simbolo di annotazione nel disegno.
