Come aggiungere un gradino alla linea del tetto o del pavimento di un muro

Per aggiungere un gradino alla linea del tetto o del pavimento, attenersi alla procedura indicata di seguito. L'aggiunta di un gradino può inoltre essere effettuata nel foglio di lavoro Linea tetto/pavimento del riquadro proprietà.

Nota: Questa opzione è disponibile solo quando la linea del tetto o del pavimento non è stata modificata. Dopo la modifica della linea, non è possibile aggiungere automaticamente un gradino con questa opzione.

1. Selezionare il muro.
2. Scegliere scheda Murogruppo Editamenu a discesa Linea tetto/pavimentoModifica dinamica.

   Per modificare la geometria della linea del tetto o del pavimento, viene creato un profilo temporaneo.

3. Scegliere scheda Modifica dinamicagruppo ProfiloAggiungi gradino.

   Se non è possibile selezionare Aggiungi gradino, la linea del tetto o del pavimento è stata già modificata.

4. Selezionare la linea del tetto o del pavimento.

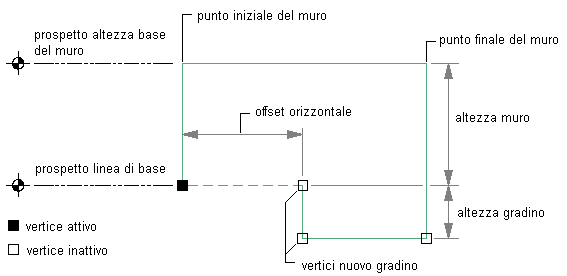

   Modifica della linea del pavimento di un muro con l'aggiunta di un gradino

   Viene aggiunto un terzo vertice in posizione equidistante dalle due estremità e a circa 1 metro e 25 cm dalla linea. Il gradino viene creato dal vertice selezionato al secondo vertice.

5. Se necessario, continuare la modifica della linea del tetto o del pavimento.
6. Salvare o ignorare le modifiche.

   Per...	Procedere nel modo seguente...
   Ripristinare la linea del tetto o quella del pavimento alla sua forma precedente	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le modifiche alla linea del tetto o quella del pavimento	Scegliere scheda Modifica dinamicagruppo ModificheFine.
