Per modificare la geometria della linea del tetto o quella del pavimento di un muro, attenersi alla procedura indicata di seguito:
- Aggiungere, modificare o rimuovere spioventi.
- Aggiungere, modificare o rimuovere gradini.
- Proiettare la linea del tetto o quella del pavimento su una polilinea o altri oggetti, come tetti, solette di tetto, solette e gradini.
- Creare delle condizioni personalizzate per la linea del tetto o quella del pavimento con l'aggiunta o la regolazione di vertici e bordi.
- Invertire la linea del tetto o quella del pavimento del muro senza invertire il muro stesso.
- Rimuovere tutte le modifiche alla linea del tetto o quella del pavimento di un muro.
La modifica della linea del tetto o quella del pavimento può inoltre essere effettuata nel foglio di lavoro Linea tetto/pavimento del riquadro proprietà.

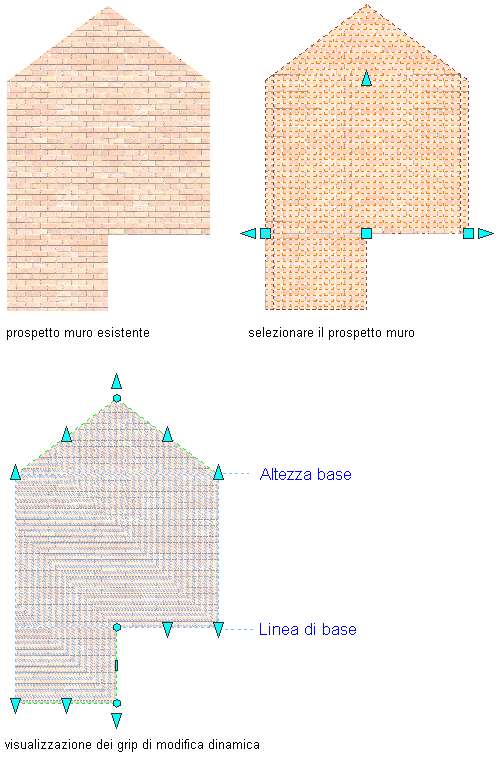

Visualizzazione dei grip Modifica dinamica di un prospetto muro
Nota: Per proiettare la linea del tetto o quella del pavimento su una polilinea, disegnare la polilinea prima di iniziare la presente procedura.
- Selezionare il muro con la linea del tetto o del pavimento da modificare.
- Scegliere
. Per modificare la geometria della linea del tetto e del pavimento, viene creato un profilo temporaneo.

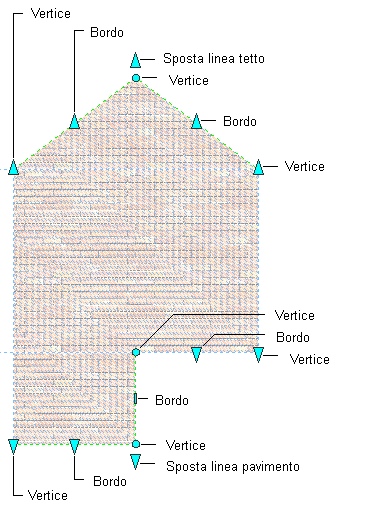

Grip Modifica dinamica del prospetto muro
- Nota: Al termine di un'operazione di modifica, potrebbe essere necessario selezionare nuovamente il profilo per effettuare un'altra operazione di modifica.Modificare il profilo.
Per... Procedere nel modo seguente... Aggiungere uno spiovente alla linea del tetto o del pavimento Selezionare il profilo, quindi scegliere .
Selezionare la linea del tetto o del pavimento. Aggiungere un gradino alla linea del tetto o del pavimento Selezionare il profilo, quindi scegliere .
Selezionare la linea del tetto o del pavimento. Modificare la forma della linea del tetto o del pavimento Selezionare il profilo, quindi servirsi dei grip Sposta linea tetto, Sposta linea pavimento, Vertice e Bordo per regolare la forma. Aggiungere dei vertici alla linea del tetto o del pavimento Selezionare il profilo, quindi scegliere .
Selezionare un punto per ciascun vertice nuovo e premere INVIO. Rimuovere dei vertici dalla linea del tetto o del pavimento Selezionare il profilo, quindi scegliere
. Selezionare i vertici da rimuovere e premere INVIO. Proiettare la linea del tetto o del pavimento su una polilinea Selezionare il profilo, quindi scegliere .
Selezionare la linea del tetto o del pavimento, quindi selezionare la polilinea. Premere INVIO per conservare la geometria oppure immettere s (Sì) per cancellarla. Proiettare la linea del tetto o del pavimento su un altro oggetto, come una scala o un tetto Selezionare il profilo, quindi scegliere .
Selezionare la linea del tetto o del pavimento, quindi selezionare l'oggetto. Invertire la linea del tetto o del pavimento Selezionare il profilo, quindi scegliere .
Selezionare la linea del tetto o del pavimento. Ripristinare la linea del tetto all'altezza di base del muro o per ripristinare la linea del pavimento alla linea di base del muro Selezionare il profilo, quindi scegliere .
Selezionare la linea del tetto o del pavimento. Nota: Per aggiungere uno spiovente o un gradino ad una linea del tetto o del pavimento modificata, rimuovere prima la condizione esistente per la linea del tetto o del pavimento con lo strumento Rimuovi. - Salvare o ignorare le modifiche.
Per... Procedere nel modo seguente... Ripristinare la linea del tetto e del pavimento alla sua forma precedente Scegliere .
Salvare le modifiche Scegliere .
L'applicazione si basa sul profilo modificato per definire la geometria del muro.
