SIS è lo standard di calcolo area utilizzato in Svezia e, con alcune variazioni, in tutti i paesi scandinavi. Lo standard SIS disponibile in Set di strumenti AutoCAD Architecture 2024 include il sottogruppo delle convenzioni SIS descritte nelle seguenti sezioni:
Locatari/Unità

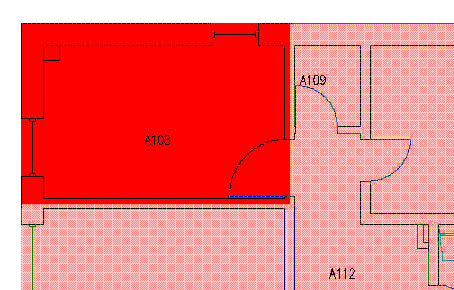

Quando si seleziona lo standard di calcolo area SIS in Set di strumenti AutoCAD Architecture 2024, viene creato automaticamente lo stile di zona Unit Usage_SIS. Questo stile di zona può essere utilizzato per specificare il tipo di uso dei vani presenti nel disegno. Il calcolo del contorno utilizzabile varia a seconda che i vani adiacenti si trovino nella stessa unità o meno. Quando il vano adiacente è associato ad un'altra zona, i contorni utilizzabili vengono creati sul lato interno del muro. Se il vano adiacente è associato alla stessa zona, al contorno utilizzabile viene applicato un offset di 0,15 m rispetto all'interno del muro.
Condotti

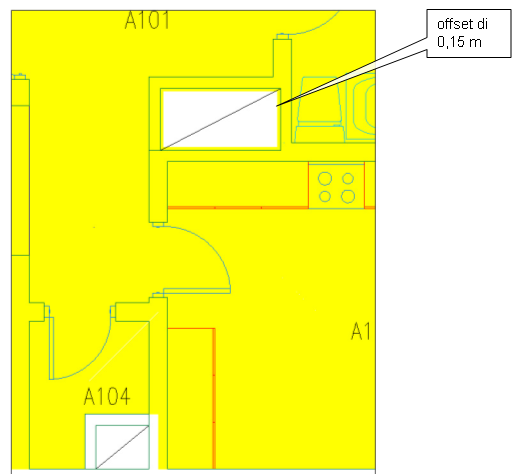

I condotti devono essere classificati come tali. I vani dei condotti di ventilazione non hanno contorni utilizzabili. L'area utilizzabile è impostata su N/D. Quando il condotto si trova nella stessa zona dei vani adiacenti, il calcolo dei contorni utilizzabili dei vani adiacenti viene eseguito tenendo conto di una distanza di 0,15 m dal condotto. La distanza viene misurata a partire dalla parte interna del muro verso il condotto. Se invece il condotto non si trova nella stessa zona dei vani adiacenti, i contorni utilizzabili dei vani adiacenti vengono calcolati a partire dall'interno del muro.
Convenzioni di calcolo per oggetti AutoCAD
È possibile utilizzare oggetti AutoCAD quali polilinee chiuse o rettangoli per generare un vano da sottrarre da un vano associativo. Questa operazione può risultare, ad esempio, utile per rappresentare vani di costruzione o altre aree che altrimenti non risulterebbero disponibili. Dato che non è possibile classificare gli oggetti AutoCAD per definirne il funzionamento, nello standard SIS viene applicato il seguente funzionamento standard ai vani sottratti racchiusi e formati da oggetti AutoCAD:
- Area netta: l'area racchiusa viene sottratta dall'area netta.
- Area utilizzabile: l'area racchiusa viene sottratta dall'area utilizzabile.
- Area lorda: l'area racchiusa non viene sottratta dall'area lorda.
Altezza della stanza

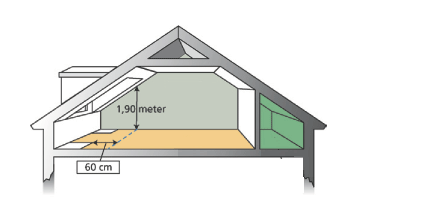

In base allo standard SIS, per essere considerato come area misurabile, un vano deve avere un'altezza non inferiore a 1,90 m e una larghezza non inferiore a 0,6 m. Lo standard di calcolo SIS fornito con il presente prodotto software verifica automaticamente l'altezza di ogni vano, allo scopo di garantire che le condizioni di altezza vano siano soddisfatte. In caso contrario, ai contorni Area netta (NTA) e Area utilizzabile (BRA) viene applicato un offset basato sulle regole dello standard SIS.
La regola dell'altezza stanza viene applicata soltanto a vani associativi di forma irregolare 3D. Nel caso dei vani estrusi 3D l'altezza vano definita dall'utente viene utilizzata in modo uniforme nel vano.

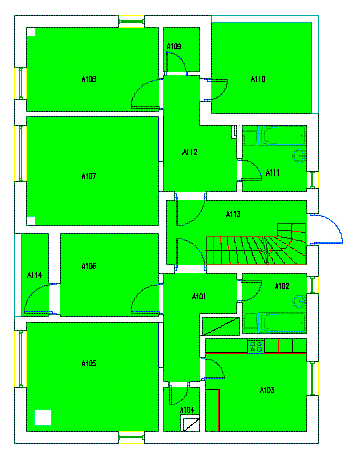

Area netta (NTA)
Per la generazione dei contorni netti con lo standard SIS sono applicabili le convenzioni seguenti:
- I contorni netti vengono calcolati a partire dall'interno del muro.

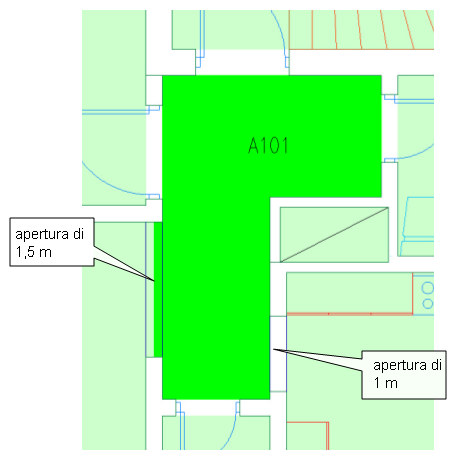

- Se la larghezza delle aperture del muro è uguale o superiore a 1,50 m, l'offset applicato ai contorni netti è calcolato rispetto al centro del muro.
- Se la larghezza delle porte è uguale o superiore a 1,50 m, l'offset applicato ai contorni netti è calcolato rispetto alla parte interna dell'infisso della porta.
- Se la larghezza delle aperture del muro è inferiore a 1,50 m, i contorni netti vengono calcolati a partire dall'interno del muro.
- Se per la delimitazione dei vani vengono utilizzate colonne, l'area di ogni colonna viene sottratta dall'area netta.
Area utilizzabile (BRA)
Per la generazione dei contorni utilizzabili con lo standard SIS sono applicabili le convenzioni seguenti:
- In presenza di un vano adiacente, ai contorni utilizzabili di un vano viene applicato un offset di 0,15 m verso l'interno del muro. Se la larghezza del muro è inferiore a 0,30 m, l'offset viene applicato rispetto al centro del muro. In caso non vi siano vani adiacenti, i contorni utilizzabili vengono calcolati rispetto all'interno del muro.

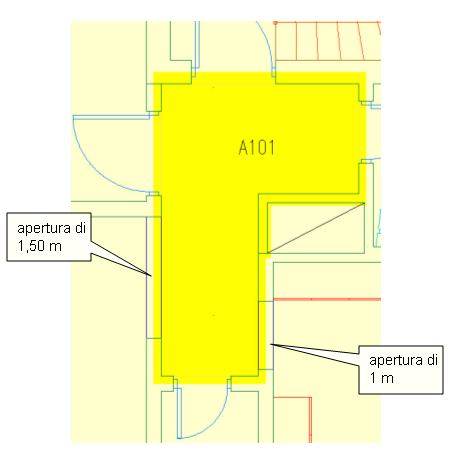

- Se la larghezza delle aperture del muro è uguale o superiore a 1,50 m, l'offset applicato ai contorni utilizzabili è calcolato rispetto al centro del muro.
- Se la larghezza delle porte è uguale o superiore a 1,50 m, i contorni utilizzabili vengono calcolati rispetto alla parte interna dell'infisso della porta.
- Se la larghezza delle aperture del muro è inferiore a 1,50 m, l'offset applicato ai contorni utilizzabili sarà di 0,15 m verso l'interno del muro.

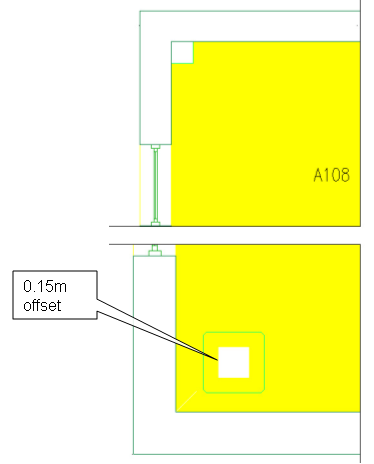

- Se per la delimitazione dei vani vengono impostate colonne, al contorno utilizzabile viene applicato un offset di 0,15 m verso l'interno delle colonne. Il resto dell'area delle colonne viene sottratto dall'area utilizzabile.
Le colonne non associate vengono calcolate come un muro interno. Al contorno utilizzabile viene applicato un offset di 0,15 m verso l'interno della colonna.
Area lorda
Per la generazione dei contorni lordi con lo standard SIS sono applicabili le convenzioni seguenti:
- In presenza di un vano adiacente, i contorni lordi vengono misurati rispetto al centro della colonna. In caso non vi siano vani adiacenti, l'offset del contorno lordo viene eseguito rispetto alla parte opposta del muro.
- Se per la delimitazione dei vani vengono impostate colonne, l'area di ogni colonna viene sottratta dall'area lorda.
