La procedura descritta in questa sezione consente di effettuare le seguenti operazioni nel foglio di lavoro Linea tetto/pavimento del riquadro proprietà:
- Aggiungere, spostare o rimuovere dei vertici dalla linea del tetto o del pavimento di un muro.
- Aggiungere spioventi e gradini alla linea del tetto o gradini alla linea del pavimento precedentemente modificati mediante l'aggiunta di vertici contenenti tali condizioni.
La linea del tetto e la linea del pavimento possono inoltre essere modificati graficamente.
- Fare doppio clic sul muro da modificare.
- Espandere Avanzato e Fogli di lavoro.
- Selezionare Linea tetto/pavimento.
- Selezionare Modifica linea tetto o Modifica linea pavimento.

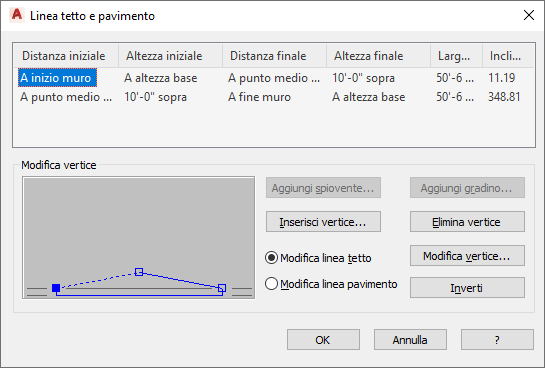

Modifica dei vertici di una linea del tetto
Il vertice attivo nell'illustrazione cambia quando si seleziona un'altra linea da modificare. L'illustrazione riflette tutte le modifiche apportate al muro.
- Per aggiungere un vertice, fare clic su Inserisci vertice. Specificare l'offset orizzontale e l'offset verticale del nuovo vertice e le relative distanze, quindi fare clic su OK.

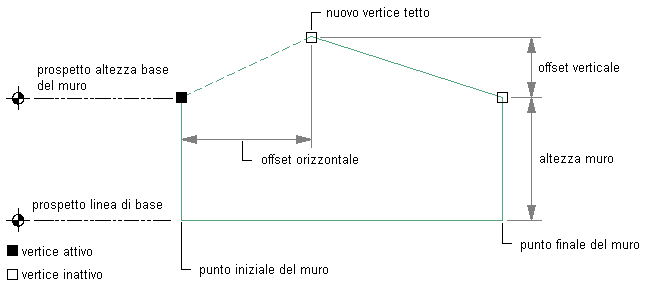

Nella seguente figura è illustrata la modifica della linea del tetto di un muro mediante l'aggiunta di un vertice.
Modifica della linea del tetto di un muro con l'aggiunta di un vertice

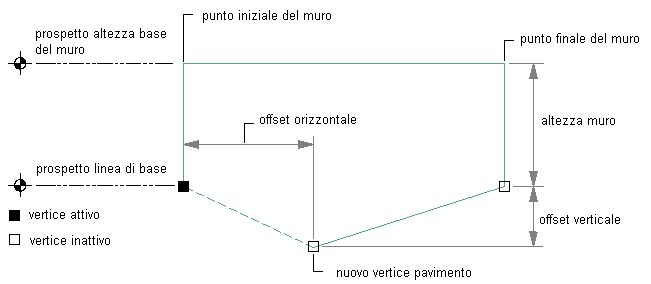

Nella seguente figura è illustrata la modifica della linea del pavimento di un muro mediante l'aggiunta di un vertice.
Modifica della linea del pavimento di un muro con l'aggiunta di un vertice
- Per spostare un vertice, selezionarlo dalla tabella o dall'illustrazione, quindi fare clic su Modifica vertice. Specificare l'offset orizzontale e l'offset verticale del nuovo vertice e le relative distanze, quindi fare clic su OK.
- Per eliminare un vertice, selezionarlo quindi fare clic su Elimina vertice.
Il vertice selezionato viene eliminato e la linea collega automaticamente i due vertici adiacenti.
- Per invertire la linea del tetto o del pavimento, fare clic su Inverti.
- Fare clic su OK.
