Come creare piani di taglio per un assieme porta/finestra

Per specificare le proprietà di uno o più piani di taglio per uno stile di assieme porta/finestra, attenersi alla procedura descritta nella presente sezione. Le proprietà di visualizzazione del piano di taglio si applicano solo per visualizzare le rappresentazioni, ad esempio Piano, utilizzate nella vista dall'alto (vista piana) di un disegno.

Per migliorare la visualizzazione degli elementi di un assieme porta/finestra nella vista piana, è possibile creare piani di taglio. Il piano di taglio principale è quello in cui sono applicati il contorno continuo e il tratteggio. La visualizzazione piana mostra i componenti dell'assieme porta/finestra così come vengono visualizzati all'altezza di ciascun piano di taglio.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare lo stile di assieme porta/finestra da modificare.
4. Selezionare la scheda Proprietà visualizzazione.
5. Selezionare Piano, quindi fare clic su .
   Nota: La scheda Piano di taglio compare solo in alcune rappresentazioni di visualizzazione, tra cui Piano.
6. Fare clic sulla scheda Piano di taglio per impostare il piano di taglio da visualizzare in ciascuna rappresentazione di visualizzazione dello stile di assieme porta/finestra.
7. Immettere un valore in Altezza piano di taglio per specificare il piano di taglio in cui il tratteggio è effettivo.
8. Per definire specificamente un piano di taglio, selezionare Aggiungi, quindi immettere l'altezza del nuovo piano di taglio.

   Se si aggiunge un piano di taglio...	Procedere nel modo seguente...

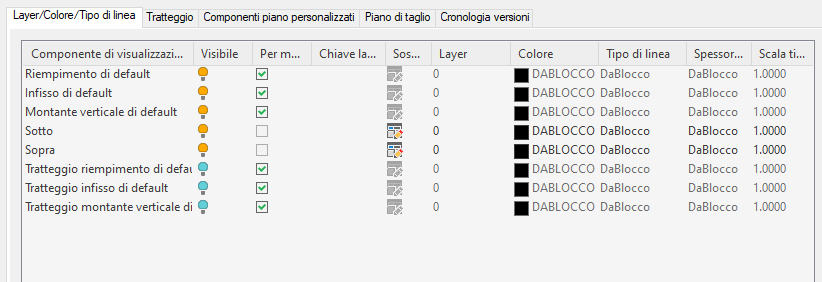

   Ad un'altezza minore del valore di Altezza piano di taglio	Verificare le proprietà di visualizzazione degli oggetti specificate per il componente Sotto piano di taglio nella scheda Layer/Colore/Tipo di linea.
   Ad un'altezza maggiore del valore di Altezza piano di taglio	Verificare le proprietà di visualizzazione degli oggetti specificate per il componente Sopra piano di taglio nella scheda Layer/Colore/Tipo di linea.



9. Fare clic due volte su OK.
