Come creare il primo sostegno del supporto rigido

Per creare il primo sostegno del supporto rigido assegnando una forma iniziale e finale diversa al primo segmento dell'elemento supporto rigido, attenersi alla procedura indicata di seguito.

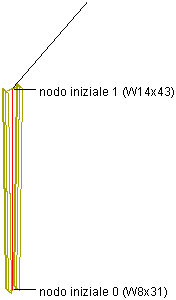

creazione del primo sostegno del supporto rigido

1. Selezionare il supporto rigido.
2. Selezionare la colonna, quindi scegliere scheda Elemento strutturalegruppo Generalemenu a discesa Modifica stileModifica stile.
3. Fare clic su Convenzioni design.
4. Fare clic su Mostra dettagli.
5. In Componente, selezionare Senza nome e immettere Sostegno 1.
6. In Forma iniziale, selezionare W8X31 dall'elenco Nome.
7. Selezionare Inizio per Rispetto a.
8. Immettere 0 per Nodo.

   Nodo 0 è relativo al punto iniziale del percorso elemento.

9. Immettere 90 per Rotazione.
10. Scorrere la finestra di dialogo Convenzioni design verso la fine per visualizzare i parametri della forma finale per Sostegno 1.
11. In Forma finale, selezionare W14X43 dall'elenco Nome.
12. Selezionare Inizio per Rispetto a.
13. Immettere 1 per Nodo.

    Nodo 1 corrisponde al vertice formato dal punto finale del primo segmento del percorso dell'elemento e dal punto iniziale del secondo segmento del percorso.
