Come modificare i disegni al tratto mediante i grip in un prospetto 2D

Per modificare i disegni al tratto in un prospetto 2D, attenersi alla procedura indicata di seguito. È possibile assegnare il disegno al tratto selezionato a componenti di visualizzazione fissi che determinano la visualizzazione di ciascun prospetto generato oppure assegnarlo a componenti di visualizzazione definiti dall'utente. Dopo aver assegnato il disegno al tratto a componenti di visualizzazione, è possibile modificare le proprietà di visualizzazione (visibilità, colore, layer, spessore linea, tipo di linea, e scala del tipo di linea) per cambiare la visualizzazione delle linee.

  1. Selezionare il prospetto.

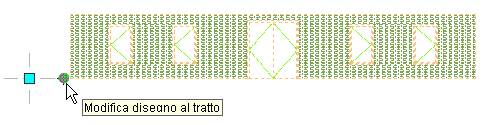

  2. Selezionare il grip Disegno al tratto.

    Viene visualizzata la scheda Modifica dinamica.

  3. Scegliere scheda Modifica dinamicagruppo ProfiloZoom per ingrandire il prospetto con lo zoom.
  4. Selezionare il disegno al tratto da modificare, quindi
  5. scegliere scheda Modifica dinamicagruppo ProfiloModifica componente.

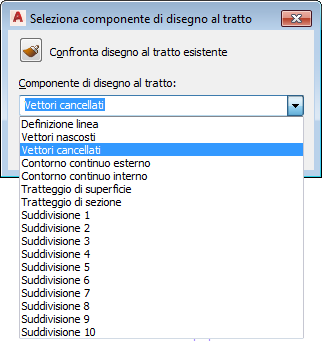

  6. Selezionare il componente su cui posizionare le linee. Ad esempio, per rendere le linee invisibili, selezionare Vettori cancellati per Componente di disegno al tratto.

    Altrimenti, fare clic su (Confronta disegno al tratto esistente) e selezionare il disegno al tratto del prospetto con il componente di visualizzazione che si intende confrontare.

  7. Fare clic su OK.
  8. Per portare a termine la procedura di modifica del disegno al tratto, scegliere scheda Modifica dinamicagruppo ModificheFine per salvare tutte le modifiche oppure scegliere scheda Modifica dinamicagruppo ModificheAnnulla per ignorarle e chiudere la sessione di modifica dinamica.
