Come aggiungere ancore di curva

Per aggiungere un'àncora di curva con cui associare oggetti alla base di altri oggetti, attenersi alla procedura descritta di seguito.

1. Fare clic su scheda Inizio gruppo Crea menu a discesa Strumenti Libreria .
2. Individuare Catalogo di strumenti standard Strumenti di layout e ancoraggio parametrici.
3. Selezionare lo strumento Àncora di curva e trascinarlo nell'area di lavoro.
   Nota: In alternativa, è possibile immettere CURVEANCHOR alla riga di comando.

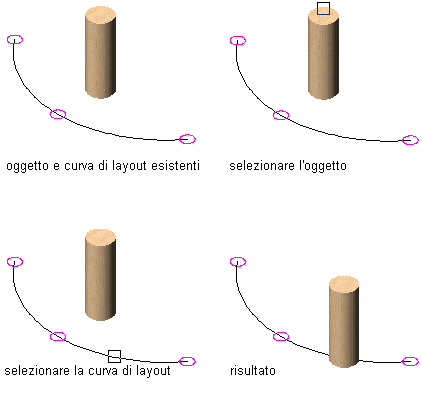

4. Immettere a (Associa oggetto), quindi selezionare l'oggetto da ancorare.
5. Selezionare un punto sulla curva a cui si desidera ancorare l'oggetto.

   L'oggetto è ancorato alla curva nella posizione X. Quando l'oggetto viene posizionato all'inizio, le posizioni Y e Z sono 0.

6. Premere INVIO.
