Come creare un'apertura con una forma personalizzata

Per creare un'apertura con una forma personalizzata e altre impostazioni specificate dall'utente, attenersi alla procedura indicata di seguito.

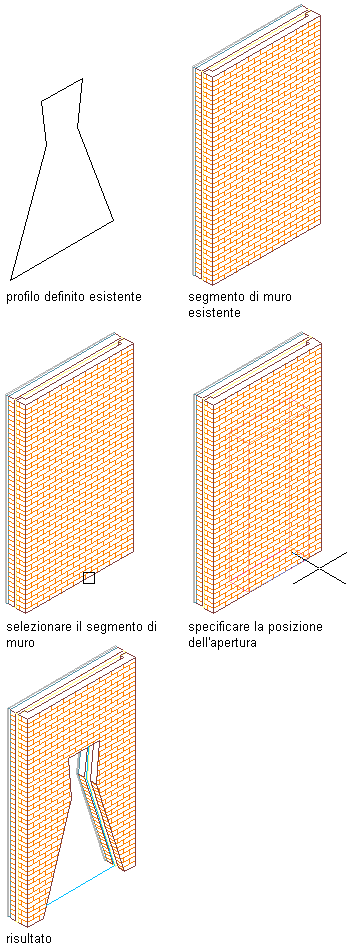

Aggiunta di un'apertura con una forma personalizzata

1. Aprire la tavolozza degli strumenti da utilizzare e selezionare uno strumento Apertura.

   Se necessario, scorrere la tavolozza per visualizzare lo strumento desiderato.

2. Nel riquadro proprietà, espandere Di base e Generale.
3. Selezionare Personalizza in Forma.
4. Selezionare il profilo che fornisce la geometria della forma in Profilo.
5. Espandere Quote.
6. Immettere i valori di Larghezza e Altezza.
7. Espandere Posizione.
8. Se l'apertura viene inserita in un muro, specificare la posizione dell'apertura:

   Per...	Procedere nel modo seguente...
   Posizionare il bordo dell'apertura ad una distanza specifica dalla fine di un segmento di muro	Per Posiziona lungo muro, selezionare Offset/Centro e immettere un valore per Offset automatico.
   Centrare l'apertura in un segmento di muro	Per Posiziona lungo muro, selezionare Offset/Centro, quindi specificare un punto vicino al centro del segmento di muro.
   Posizionare l'apertura in qualsiasi punto del muro	Selezionare Non vincolato in Posiziona lungo muro.

9. Specificare se l'apertura deve essere allineata verticalmente in base all'altezza del davanzale o all'altezza della traversa.

   Per...	Procedere nel modo seguente...
   Allineare l'apertura in base all'altezza del davanzale	Per Allineamento verticale, selezionare Davanzale e immettere un valore per Altezza davanzale.
   Allineare l'apertura in base all'altezza della traversa	Per Allineamento verticale, selezionare Traversa e immettere un valore per Altezza traversa.

10. Specificare il punto di inserimento per un'apertura in un muro oppure per un'apertura non associata:

    Per...	Procedere nel modo seguente...
    Inserire un'apertura in un muro	Selezionare il muro e specificare un punto di inserimento lungo il muro.
    Inserire un'apertura non associata	Premere INVIO, quindi specificare un punto di inserimento e un angolo di rotazione per l'apertura.

11. Aggiungere altre aperture, quindi premere INVIO.
