Come disegnare il percorso del supporto rigido e convertirlo in elemento strutturale

Per disegnare un percorso polilinea nella forma del supporto rigido e successivamente convertirlo con lo strumento Supporto rigido creato al passo 2, attenersi alla procedura indicata di seguito.

1. In vista piana, disegnare un percorso polilinea per il supporto rigido.

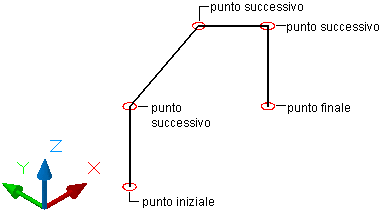

   Disegno del percorso del supporto rigido

2. Nella tavolozza Structural, selezionare lo strumento Supporto rigido.
3. Fare clic con il pulsante destro del mouse e scegliere Applica le proprietà strumento aDisegno al tratto.
4. Selezionare la polilinea creata al passo 1.
5. Immettere s (Sì) per conservare nel disegno la polilinea originale, quindi premere INVIO.
