Come estendere un componente mazzetta

Per modificare una mazzetta mediante l'estensione di un componente, attenersi alla procedura indicata di seguito. Un contorno di estensione può essere costituito da una linea, un arco, un cerchio, una polilinea o un bordo di componente muro.

1. Selezionare il segmento di muro con la mazzetta da modificare.
2. Scegliere scheda Murogruppo MazzettaModifica dinamica mazzetta.
3. Selezionare il componente da estendere.

   È possibile estendere più componenti per volta in base ad un contorno di estensione. Premere ESC per deselezionare i componenti.

4. Scegliere scheda Modifica dinamicagruppo EditaEstendi.
5. Selezionare un contorno di estensione.
6. Salvare o ignorare le modifiche.

   Per...	Procedere nel modo seguente...
   Salvare come nuovo stile le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheSalva con nome.
   Eliminare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheFine.

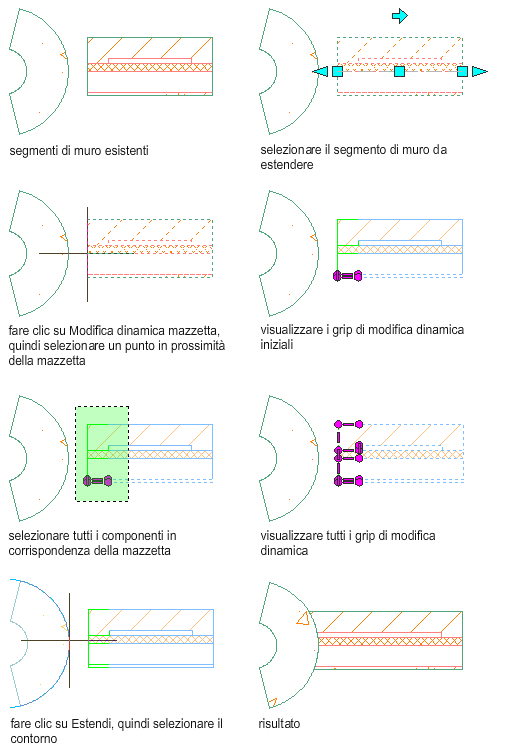

   Nell'esempio seguente i componenti vengono estesi fino ad un altro segmento di muro utilizzato come contorno di estensione.
