Come creare il secondo sostegno del supporto rigido

Per creare il secondo puntone del supporto rigido assegnando una forma iniziale e finale diversa al terzo segmento dell'elemento supporto rigido, attenersi alla procedura indicata di seguito.

Creazione del secondo puntone del supporto rigido

1. Fare clic su Aggiungi per aggiungere un terzo componente all'elemento strutturale.
2. In Componente, selezionare Senza nome e immettere Puntone 2.

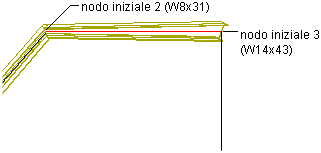

3. In Forma iniziale, selezionare W8X31 dall'elenco Nome.
4. Selezionare Inizio per Rispetto a.
5. Immettere 2 per Nodo.
6. Scorrere la finestra di dialogo Convenzioni design verso la fine per visualizzare i parametri della forma finale per Puntone 2.
7. In Forma finale, selezionare W14X43 dall'elenco Nome.
8. Selezionare Inizio per Rispetto a.
9. Immettere 3 per Nodo.
