È possibile aggiungere un numero indefinito di piani di ritaglio ad un elemento strutturale. Quando si aggiunge un piano di ritaglio ad uno o più elementi strutturali, se ne definisce la posizione in relazione all'elemento strutturale che si sta ritagliando.
Quando si definiscono i piani di ritaglio, è possibile:
- Definire la posizione del piano di ritaglio in relazione all'inizio o alla fine dell'asse estruso dell'elemento.
- Scostare il piano di ritaglio nella direzione X per spostare l'origine del piano lungo l'asse estruso dell'elemento.

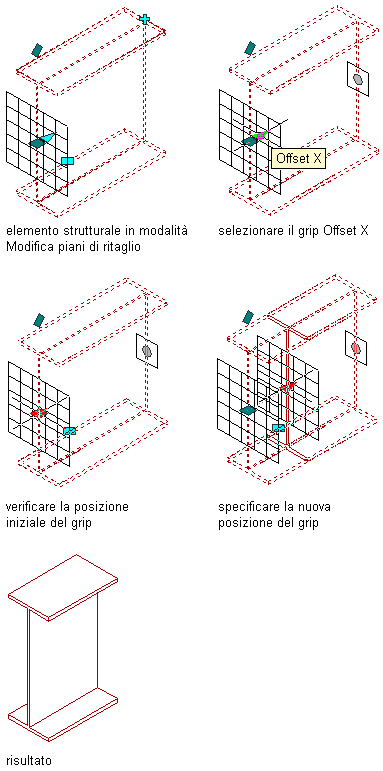

Scostamento di un piano di ritaglio nella direzione X
- Scostare il piano di ritaglio nelle direzioni Y e Z per spostare l'origine del piano perpendicolarmente all'asse estruso dell'elemento nelle direzioni Y e/o Z.
- Ruotare il piano di ritaglio attorno all'asse Y per specificare un'angolazione per il piano.
Rotazione di un piano di ritaglio attorno all'asse Y
- Ruotare il piano di ritaglio attorno all'asse Z per specificare un'angolazione per il piano.

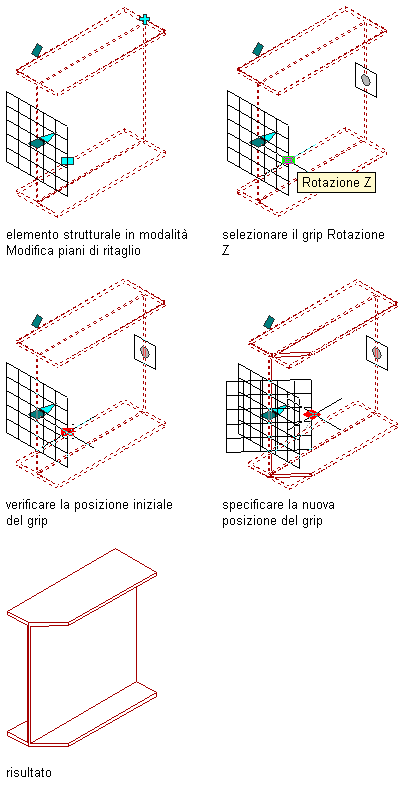

Rotazione di un piano di ritaglio attorno all'asse Z
- Selezionare l'elemento strutturale da modificare.
- Scegliere
.
- Fare clic su Aggiungi
. - Specificare le impostazioni per posizionare il piano di ritaglio.
Per... Procedere nel modo seguente... Scostare il piano di ritaglio dal punto iniziale o finale dell'elemento Selezionare Inizio o Fine per Offset. Scostare il piano di ritaglio nella direzione X lungo l'asse estruso dell'elemento Immettere un valore X per Offset. Scostare il piano di ritaglio nelle direzioni Y e Z per posizionarlo perpendicolarmente all'asse estruso dell'elemento Immettere i valori di Y e Z per Offset. Ruotare il piano di ritaglio intorno al relativo asse Y o Z Immettere i valori di Y e Z per Rotazione. - Per copiare un piano di ritaglio, selezionarlo, quindi fare clic su Copia.
- Continuare l'aggiunta di piani di ritaglio, quindi fare clic su OK.
