Per scostare un elemento strutturale dal punto iniziale o finale del proprio percorso, attenersi alla procedura indicata di seguito. È possibile rimuovere o modificare gli offset esistenti, o aggiungere nuovi offset al punto iniziale o finale di un elemento strutturale. È inoltre possibile modificare gli offset iniziale e finale di un elemento strutturale nel riquadro proprietà.
- Selezionare l'elemento strutturale.
- Selezionare un grip di Offset iniziale, spostarlo fino a quando non viene visualizzato il valore di offset iniziale desiderato, quindi fare clic una sola volta.
Un valore di offset iniziale positivo accorcia l'elemento sul proprio asse (percorso), mentre un valore negativo lo allunga.

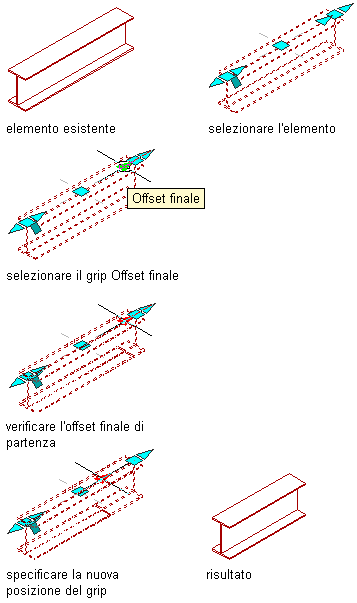

Modifica dell'offset finale di una trave strutturale mediante i grip
- Selezionare un grip di Offset finale e spostarlo fino a visualizzare il valore di offset finale desiderato, quindi fare clic una sola volta.
Un valore di offset finale positivo allunga l'elemento sul proprio asse (percorso), mentre un valore negativo lo accorcia.
Una volta selezionato il grip, è possibile immettere un valore per aumentare o diminuire l'offset iniziale o finale dell'elemento strutturale.
