Come cimare un componente mazzetta

Per modificare una mazzetta mediante la cimatura dell'angolo di un componente muro, attenersi alla procedura indicata di seguito.

1. Selezionare il segmento di muro con la mazzetta da modificare.
2. Scegliere scheda Murogruppo MazzettaModifica dinamica mazzetta.
3. Selezionare il componente in cui è presente l'angolo da cimare.

   È possibile cimare l'angolo di un singolo componente per volta. Premere ESC per deselezionare i componenti.

4. Scegliere scheda Modifica dinamicagruppo EditaCima.
5. Specificare le distanze di cimatura.
6. Selezionare il primo bordo componente da cimare.
7. Selezionare il secondo bordo componente da cimare.
8. Chiudere la sessione di modifica dinamica:

   Per...	Procedere nel modo seguente...
   Salvare come nuovo stile le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheSalva con nome.
   Eliminare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheFine.

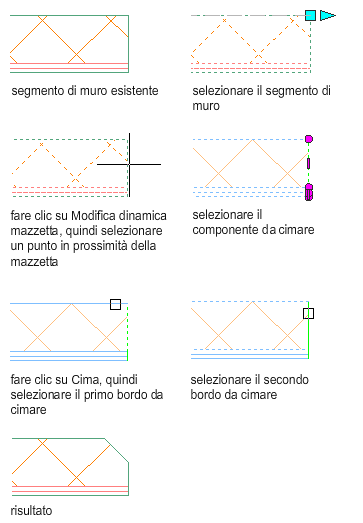

   Nell'esempio seguente viene cimato l'angolo di un componente CMU.
