Per cimare due muri, attenersi alla procedura indicata di seguito. La cimatura dei muri crea un nuovo segmento di muro tra due muri non paralleli. La cimatura è utile quando si lavora con angoli di muro aventi lo stesso valore o con dettagli architettonici.
La cimatura dei muri è determinata dalla distanza o dall'angolo:
- Con l'opzione relativa alla distanza, specificare la distanza di ritaglio o di estensione di ciascun muro finché quest'ultimo non incontra il nuovo segmento di muro o l'altro muro. Se entrambe le distanze di cimatura sono pari a 0, i muri vengono estesi fino ad intersecarsi, ma non viene creato alcun nuovo segmento di muro.

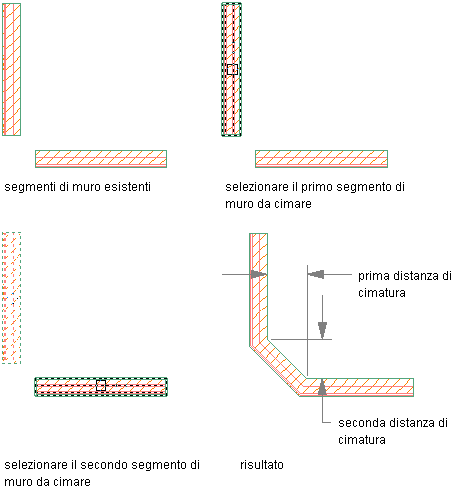

Cimatura di segmenti di muro con l'opzione distanza
- Con l'opzione angolo, specificare la lunghezza della cimatura e l'angolo che essa forma con il primo muro.
Le opzioni di ritaglio consentono di specificare se ritagliare o estendere i muri fino al nuovo segmento di muro (opzione Ritaglia) o se lasciare invariati i relativi punti finali (opzione Non ritagliare). Selezionando l'opzione Non ritagliare, le distanze di cimatura devono essere maggiori di 0.
Prima di cimare i muri, accertarsi che i muri abbiano lo stesso stile e la stessa giustificazione della linea di base. Se queste impostazioni non sono identiche per tutti muri, quando si esegue la cimatura vengono visualizzate icone soluzione.
- Aprire una tavolozza degli strumenti contenente lo strumento Cimatura.
Lo strumento Cimatura si trova negli strumenti di disegno disponibili nel catalogo di strumenti standard della Libreria. Questo strumento può essere aggiunto a qualsiasi tavolozza degli strumenti e utilizzato per cimare muri e altri oggetti.
- Selezionare lo strumento Cimatura.
- Specificare le impostazioni di default per la cimatura dei muri.
Per... Procedere nel modo seguente... Ritagliare o estendere i segmenti di muro in modo che si incontrino o che incontrino i punti finali del nuovo segmento di muro Immettere r (Ritaglia), quindi immettere r (Ritaglia). Mantenere i punti finali dei segmenti del muro nelle posizioni originali e ridimensionare il nuovo segmento del muro tra di essi Immettere r (Ritaglia), quindi immettere n (Non ritagliare). Specificare i valori di default di lunghezza e angolo per l'opzione angolo Immettere a (Angolo). Immettere la distanza dal punto finale al punto sul muro in cui iniziare la cimatura. Immettere l'angolo della cimatura. Specificare le distanze di default per l'opzione distanza Immettere d (Distanza). Immettere i valori per Distanza 1 e Distanza 2. Per fare in modo che i muri si incontrino senza creare un nuovo segmento di muro, immettere 0. Specificare l'opzione distanza come opzione di default per la cimatura dei muri Immettere e (mEtodo), quindi immettere d (Distanza). Specificare l'opzione angolo come opzione di default per la cimatura dei muri Immettere e (mEtodo), quindi immettere a (Angolo). Cimare più muri Immettere m (Multiplo). - Selezionare il primo muro.
- Selezionare il secondo muro.
