Informazioni sugli sfondi e sulle ombre

Lo stile di visualizzazione definisce anche la visualizzazione degli sfondi e delle ombre nella finestra grafica.

Sfondi

È possibile utilizzare un colore, un riempimento sfumato, un'immagine o sole e cielo come sfondo della finestra grafica in qualsiasi stile di visualizzazione 3D, anche in uno stile di visualizzazione che non prevede l'ombreggiatura degli oggetti. Lo sfondo viene visualizzato quando Sfondo è impostato su On nello stile di visualizzazione corrente.

Nota: AutoCAD 2014 non supporta la possibilità di creare una vista con nome con uno sfondo o di assegnare uno sfondo alla vista corrente. Se alla vista corrente o a una vista con nome è assegnato uno sfondo, questo non viene visualizzato nella finestra corrente.

Ombre

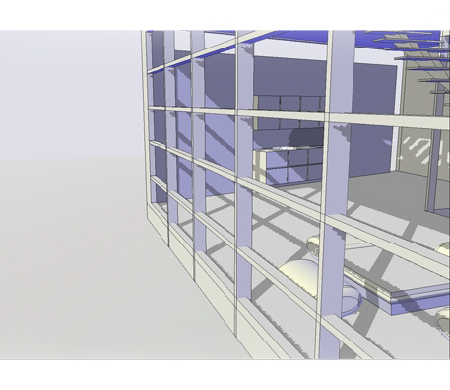

Gli oggetti ombreggiati in una finestra grafica possono visualizzare le ombre. Le ombre al suolo sono le ombre proiettate sul suolo dagli oggetti. Le ombre di oggetti mappati sono le ombre proiettate dagli oggetti su altri oggetti. Per visualizzare le ombre di oggetti mappati, è necessario che l'illuminazione della finestra provenga dal sole o da luci create dall'utente. Nei punti in cui si sovrappongono, le ombre risultano più scure.

Nota: Per visualizzare ombre di oggetti mappati, è necessaria l'accelerazione hardware. Quando le prestazioni 3D avanzate sono disattivate, non è possibile visualizzare ombre di oggetti mappati. Per accedere a queste impostazioni, immettere CONFIG3D nella riga di comando. Nella finestra di dialogo Riduzione di qualità adattiva e regolazione delle prestazioni, fare clic su Regolazione manuale.

La visualizzazione delle ombre può incidere negativamente sulle prestazioni. È possibile disattivare le ombre nello stile di visualizzazione corrente per poi riattivarle quando sono necessarie.

Nella finestra Proprietà, è possibile impostare la proprietà Visualizzazione ombre per un oggetto: Proietta le ombre, Riceve le ombre, Proietta e riceve le ombre o Ignora le ombre.

Per le ombre utilizzate nel rendering sono disponibili anche altre opzioni.
