Crea un polisolido tridimensionale.
Metodi di accesso
Insiemi di strumenti: .
Menu: .
Riepilogo

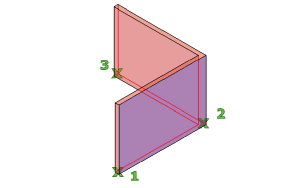

È possibile creare pareti con segmenti curvi o retti di altezza e larghezza costanti.
Il comando POLISOLIDO consente di convertire una linea esistente, una polilinea 2D, un arco o un cerchio in un solido con un profilo rettangolare. Un polisolido può contenere segmenti curvi, ma il profilo è sempre rettangolare per default.
È possibile disegnare un solido con POLISOLIDO con le stesse modalità di una polilinea. La variabile di sistema PSOLWIDTH imposta la larghezza di default per il solido. La variabile di sistema PSOLHEIGHT imposta l'altezza di default per il solido.
Elenco dei messaggi di richiesta
Vengono visualizzati i seguenti messaggi di richiesta:
Specificare punto iniziale o [Oggetto/Altezza/Larghezza/Giustificazione] <Oggetto>: indicare un punto iniziale per il profilo del solido, premere INVIO per specificare un oggetto da convertire in un solido o immettere un'opzione
Specificare punto successivo o [Arco/aNulla]: Specificare il punto successivo per il profilo del solido o immettere un’opzione
Oggetto
Specifica un oggetto da convertire in un solido. È possibile convertire:
- Linea
- Arco
- Polilinea 2D
- Cerchio
Selezionare oggetto: selezionare un oggetto da convertire in un solido
Altezza
Specifica l'altezza del solido. L'altezza di default viene definita dall'impostazione corrente di PSOLHEIGHT.
Specificare l'altezza <default>: specificare un valore per l’altezza o premere INVIO per specificare il valore di default
Il valore dell'altezza specificata aggiornerà l'impostazione di PSOLHEIGHT.
Larghezza
Specifica la larghezza del solido. La larghezza di default è definita dall'impostazione corrente di PSOLWIDTH.
Specificare la larghezza <corrente>: specificare un valore per la larghezza immettendo un valore o indicando due punti oppure premere INVIO per specificare il valore di larghezza corrente
Il valore della larghezza specificata aggiornerà l'impostazione di PSOLWIDTH.
Giustifica
Imposta la larghezza e l'altezza per posizionare il solido a sinistra, a destra o giustificato al centro durante la definizione del profilo con il comando. La giustificazione si basa sulla direzione iniziale del primo segmento del profilo.
Immettere giustificazione [Sinistra/Centro/Destra] <Centro>: immettere un'opzione per la giustificazione o premere INVIO per specificare la giustificazione al centro
Punto successivo
Specificare punto successivo o [ARco/CHiudi/ANnulla]: specificare il punto successivo per il profilo del solido, immettere un'opzione o premere INVIOper terminare il comando
- Arco
-
Aggiunge un segmento di arco al solido. La direzione iniziale di default dell'arco è tangente all'ultimo segmento disegnato. È possibile specificare una direzione iniziale diversa mediante l'opzione Direzione.
Specificare punto finale dell'arco o [Chiudi/Direzione/Linea/Secondo punto/aNnulla]: specificare un punto finale o digitare un'opzione
- Chiudi. Chiude il solido creando un segmento di linea o di arco dall'ultimo punto specificato al punto iniziale del solido. Per poter utilizzare questa opzione, è necessario specificare almeno due punti.
-
Direzione. Specifica una direzione iniziale del segmento di arco.
Specificare direzione tangente dal punto iniziale dell'arco: specificare un punto
Specificare punto finale dell'arco: specificare un punto
- Linea. Esce dall'opzione Arco e torna ai messaggi di richiesta iniziali del comando POLISOLIDO.
-
Secondo punto. Specifica il secondo punto e il punto finale di un segmento di arco a tre punti.
Specificare secondo punto sull'arco: specificare un punto
Specificare punto finale dell'arco: specificare un punto
- Annulla. Rimuove l'ultimo segmento di arco aggiunto al solido.
- Chiudi
-
Chiude il solido creando un segmento di linea o di arco dall'ultimo punto specificato al punto iniziale del solido. Per poter utilizzare questa opzione è necessario specificare almeno tre punti.
- Annulla
-
Rimuove l'ultimo segmento di arco aggiunto al solido.
Arco
Aggiunge un segmento di arco al solido. La direzione iniziale di default dell'arco è tangente all'ultimo segmento disegnato. È possibile specificare una direzione iniziale diversa mediante l'opzione Direzione.
Specificare punto finale dell'arco o [Chiudi/Direzione/Linea/Secondo punto/aNnulla]: specificare un punto finale o immettere un'opzione
- Chiudi
-
Chiude il solido creando un segmento di linea o di arco dall'ultimo vertice all'inizio del solido.
- Direzione
-
Specifica una direzione iniziale del segmento di arco.
Specificare direzione tangente dal punto iniziale dell'arco: specificare un punto
Specificare punto finale dell'arco: specificare un punto
- Linea
-
Esce dall'opzione Arco e torna ai messaggi di richiesta iniziali del comando POLISOLIDO.
- Secondo punto
-
Specifica il secondo punto e il punto finale di un segmento di arco a tre punti.
Specificare secondo punto sull'arco: specificare un punto
Specificare punto finale dell'arco: specificare un punto
- Annulla
-
Rimuove l'ultimo segmento di arco aggiunto al solido.
Annulla
Rimuove l'ultimo segmento di arco aggiunto al solido.
