Gli oggetti multilinea sono composti da un numero di linee parallele compreso tra 1 e 16, definite elementi.
Eliminazione di un vertice da una multilinea
- Fare clic su
.
- Immettere DV.
- Nel disegno, specificare il vertice da eliminare. Premere INVIO.
Creazione di un'intersezione a croce chiusa

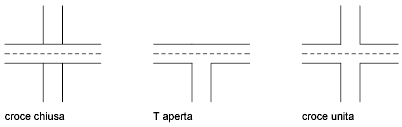

Le multilinee possono intersecarsi a forma di croce o di T e le croci o le T possono essere chiuse, aperte o unite.
- Fare clic su .
- Immettere CC.
- Selezionare la multilinea per il primo piano.
- Selezionare la multilinea per lo sfondo.
L'intersezione viene modificata. È possibile continuare a selezionare multilinee che si intersecano per apportare le modifiche desiderate oppure premere INVIO per terminare il comando.
Uso dei comandi di modifica più comuni sulle multilinee
È possibile utilizzare la maggior parte dei comandi di modifica sulle multilinee ad eccezione di:
- SPEZZA
- CIMA
- RACCORDO
- ALLUNGA
- OFFSET
Per eseguire queste operazioni, utilizzare prima ESPLODI per sostituire l'oggetto multilinea con oggetti linea separati.
Nota: Se si taglia o si estende un oggetto multilinea, solo il primo oggetto contorno rilevato determina la forma dell'estremità della multilinea. Una multilinea non può presentare un contorno complesso come punto finale.
