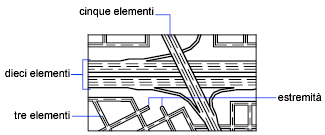

Le multilinee sono costituite da linee parallele, dette elementi.
Quando si disegna una multilinea, è possibile utilizzare lo stile STANDARD, che include due elementi, oppure specificare un altro stile. È possibile modificare la giustificazione o la scala della multilinea anche prima di disegnarla.
La giustificazione delle multilinee determina il lato del cursore dal quale verrà disegnata la multilinea o se verrà centrata rispetto al cursore.
La scala della multilinea controlla lo spessore complessivo della multilinea mediante le unità correnti. La scala della multilinea non influenza quella del tipo di linea. Di conseguenza, se si modifica la scala della multilinea, può essere necessario apportare le stesse modifiche alla scala del tipo di linea per evitare che punti o lineette vengano ridimensionati in modo non corretto.
Stili multilinea
Gli stili delle multilinee controllano il numero di elementi e le relative proprietà. Le proprietà delle multilinee includono:
- Il numero totale di elementi e la posizione di ciascuno di essi
- La distanza di offset di ciascun elemento dal centro della multilinea
- Il colore e il tipo di linea di ciascun elemento
- La visibilità delle linee, denominate giunti, visualizzate a ogni vertice
- Il tipo di estremità utilizzate
- Il colore di riempimento dello sfondo della multilinea
Gli elementi con un offset positivo vengono visualizzati su un lato del centro della multilinea, mentre quelli con un offset negativo vengono visualizzati sull'altro lato del centro della multilinea
Non è possibile creare stili di multilinea in AutoCAD for Mac. Se si dispone della versione di AutoCAD per Windows, è possibile:
- Creare e salvare lo stile di multilinea nella versione di AutoCAD per Windows mediante la finestra di dialogo STILEML
- Copiare il file mln e salvarlo nella cartella di supporto in MAC
