Crea un cilindro solido 3D.
Metodi di accesso
Insieme di strumenti: .
Menu: .
Riepilogo

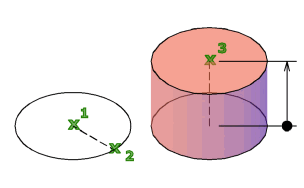

Nell'illustrazione il cilindro è stato creato utilizzando un punto centrale (1), un punto sul raggio (2) e un punto per l'altezza (3). La base del cilindro si trova sempre su un piano parallelo al piano di lavoro. È possibile controllare la levigatezza dei solidi curvi 3D, ad esempio un cilindro, in uno stile di visualizzazione ombreggiato o nascosto utilizzando la variabile di sistema FACETRES.
Durante una sessione di disegno il valore di default per il raggio della base corrisponde sempre al valore del raggio della base immesso precedentemente.
Elenco dei messaggi di richiesta
Vengono visualizzati i seguenti messaggi di richiesta:
Specificare centro della base o [3P/2P/Ttr/Ellittico]: specificare un centro o immettere un'opzione
Specificare raggio della base o [Diametro] <default>: specificare il raggio della base o immettere d per indicare il diametro o premere INVIO per specificare il valore di default del raggio della base
Specificare altezza o [2Punti/punto finale Asse] <default>: specificare un'altezza, immettere un'opzione o premere INVIO per indicare il valore di default dell'altezza
3P (Tre punti)
Definisce la circonferenza e il piano della base del cilindro mediante la specifica di tre punti.
- 2punti
-
Specifica che l'altezza del cilindro corrisponde alla distanza tra i due punti indicati.
- Punto finale dell'asse
-
Specifica la posizione del punto finale per l'asse del cilindro. Il punto finale è il centro della faccia superiore del cilindro. Il punto finale dell'asse può essere posizionato ovunque nello spazio 3D. Il punto finale dell'asse definisce la lunghezza e l'orientamento del cilindro.
2P (Due punti)
Definisce il diametro della base del cilindro mediante la specifica di due punti.
- 2punti
- Punto finale dell'asse
TTR (Tangente, Tangente, Raggio)
Definisce la base del cilindro con un raggio specificato tangente a due oggetti.
Talvolta più basi soddisfano i criteri specificati. In questi casi, viene disegnata la base con il raggio specificato i cui punti tangenti sono più vicini ai punti selezionati.
- 2punti
- Punto finale dell'asse
Ellittico
Specifica una base ellittica per il cilindro.
- Centro
-
Crea la base del cilindro utilizzando un centro specificato.
- 2punti
- Punto finale dell'asse
Diametro
Specifica il diametro per la base del cilindro.
- 2punti
- Punto finale dell'asse
