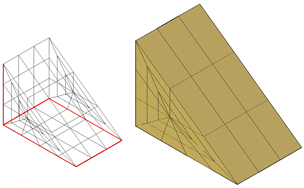

È possibile creare un cuneo mesh con facce rettangolari o cubiche.
La base del cuneo viene disegnata parallela al piano XY del sistema UCS corrente con la faccia inclinata opposta al primo angolo. L'altezza del cuneo è parallela all'asse Z.
Utilizzare le variabili di sistema DIVMESHWEDGEBASE, DIVMESHWEDGEHEIGHT, DIVMESHWEDGESLOPE, DIVEMESHWEDGEWIDTH e DIVMESHWEDGELENGTH per impostare il numero di divisioni di default per un cuneo mesh.
Dopo una mesh elementare, il livello di levigatezza corrente per l'oggetto può essere modificato.
Opzioni di creazione di un cuneo mesh
L'opzione Cuneo del comando MESH offre diversi metodi per determinare le dimensioni e la rotazione dei cunei mesh creati.
- Creando un cuneo con i lati di uguale lunghezza. Utilizzare l'opzione Cubo.
- Specificare una rotazione. Utilizzare l'opzione Cubo o Lunghezza per impostare la rotazione di un cuneo mesh sul piano XY.
- Iniziare dal punto centrale. Utilizzare l'opzione Punto centrale.
