Un oggetto di tratteggio visualizza un modello standard di linee e punti utilizzati per evidenziare un'area o per identificare un materiale, ad esempio acciaio o calcestruzzo. Gli oggetti di tratteggio possono anche visualizzare un riempimento solido o sfumato.

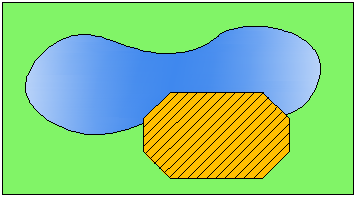

Creare tratteggi e riempimenti con il comando TRATTEGGIO. Nell'illustrazione che segue sono inclusi un riempimento solido, un riempimento sfumato e un modello di tratteggio. Al modello di tratteggio è assegnato un colore di sfondo di tratteggio.
Non è necessario delimitare tratteggi e riempimenti. Nella figura seguente, i tratteggi che rappresentano il calcestruzzo sono delimitati, mentre i tratteggi che rappresentano il suolo sono non delimitati.
Per default, i tratteggi delimitati sono associativi, cioè l'oggetto di tratteggio è associato agli oggetti di contorno del tratteggio, per cui le modifiche apportate agli oggetti di contorno vengono applicate automaticamente al tratteggio.
Per mantenere l'associatività, gli oggetti di contorno devono continuare a racchiudere completamente il tratteggio.
L'allineamento e l'orientamento di un modello di tratteggio sono determinati dalla posizione e dall'orientamento correnti del sistema di coordinate utente, oltre ai controlli nell'interfaccia utente.
Lo spostamento o la rotazione del sistema UCS è un metodo alternativo per controllare i modelli di tratteggio.
In alternativa, è possibile creare aree con riempimento solido utilizzando
- Solidi 2D (POLIG)
- Polilinee spesse (PLINEA)
- Anelli (ANELLO)
