Analogamente a tutti gli oggetti dei sistemi dell'edificio, gli oggetti elettrici sono dotati di connettori che consentono di eseguire connessioni intelligenti e di trasferire informazioni lungo i tratti connessi. Per eseguire queste connessioni intelligenti quando si disegnano sistemi elettrici, vengono utilizzati due tipi di snap di Set di strumenti AutoCAD MEP 2024:
- Snap oggetto elettrico. Consentono di eseguire connessioni quando si aggiungono fili a dispositivi e quadri.
- Snap percorso dei fili. Consentono di eseguire connessioni a passerelle, tubi protettivi e parti multivista elettriche.
Analogamente agli altri snap di Set di strumenti AutoCAD MEP 2024, sono disponibili due sottotipi per gli snap oggetto elettrico e gli snap percorso dei fili:
- Snap Connettore terminale. Consentono di connettere un oggetto al punto finale di un altro oggetto.

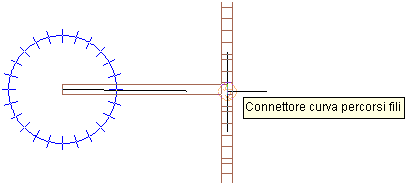

- Snap connettore curva. Consentono di connettere un oggetto lungo la linea d'asse di un altro oggetto.
Collegamento di una scatola di derivazione ad una luce tramite snap oggetto elettrico
Connessione tra due passerelle tramite snap percorso dei fili
