Informazioni sulle proprietà avanzate

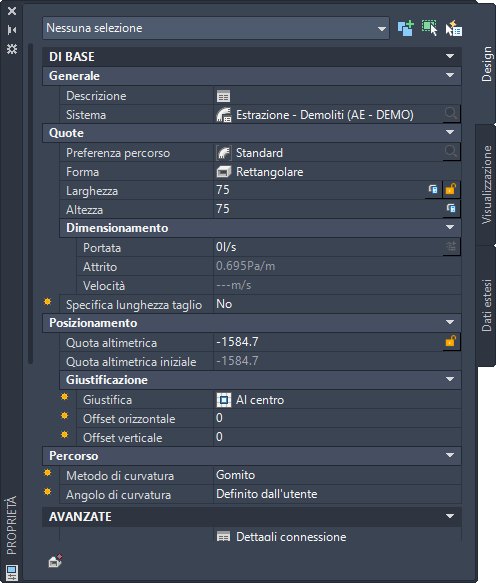

Le proprietà avanzate vengono compresse per default. Per visualizzare le proprietà avanzate, fare clic su (freccia verso il basso).

Nota: Nelle tabelle seguenti, le proprietà relative all'aggiunta di un canale aria sono precedute da un asterisco (*), le proprietà relative al canale aria flessibile sono precedute da due asterischi (**) e le proprietà relative ai raccordi di canale aria sono precedute da tre asterischi (***). Queste proprietà sono disponibili solo quando si aggiunge il rispettivo oggetto.
Proprietà Azione Selezioni

Dettagli connessione

Fare clic su per aprire il foglio di lavoro Dettagli connessione.



Rivestimento, spessore

Immettere lo spessore del rivestimento per il segmento di canale aria.

0 (default)

Spessore isolante

Immettere lo spessore dell'isolante per il segmento di canale aria.

0 (default)

***ID progettazione assegnato Specifica l'ID progettazione del raccordo canale aria utilizzato per la fabbricazione del canale aria.
Percorso Azione Selezioni

*Formato pendenza

Consente di specificare il formato di pendenza corrente. Il formato di pendenza, che può essere espresso sotto forma di frazione, valore decimale o valore percentuale, incide sulle proprietà della pendenza.

Nota: Fare clic su (Preferenze) per modificare il formato di pendenza nel foglio di lavoro Preferenze layout canale aria.

Formati di pendenza disponibili:

  • Angolo
  • Percentuale (100%=45)
  • Percentuale (100%=90)
  • Valore del tratto/valore della salita

*Pendenza

Consente di specificare un valore di pendenza (percentuale di inclinazione nelle release precedenti) che riflette il formato di pendenza.

Nota: Se si modifica il valore di pendenza durante l'aggiunta di più parti di canale aria ad un tratto, viene aggiunto un raccordo per regolare la pendenza.

0 (default)

*Raccordo derivazione

Selezionare la combinazione di raccordi che si desidera utilizzare durante l'aggiunta di una derivazione.
  • T
  • Deviazione
*Connessione terminale-canale aria

Specificare il metodo desiderato per connettere i terminali ai canali aria.

  • Flessibile
  • Gomito con canale aria rigido
  • Estendi canale aria

**Impostazioni per il raccordo

Fare clic su per aprire la finestra di dialogo Impostazioni raccordo.

*Preferenze

Fare clic su per configurare le preferenze di layout del canale aria.


Etichette Azione Selezioni

Stile

Consente di specificare lo stile di etichetta per il tratto di canale aria.

  • *NESSUNO* (default)
  • Per quantità
  • Per distanza
Frecce di direzione del flusso Azione Selezioni

Stile

Consente di selezionare lo stile di freccia di direzione del flusso per il tratto di canale aria.

  • *NESSUNO* (default)
  • Per quantità
  • Per distanza
**Elementi grafici Azione Selezioni

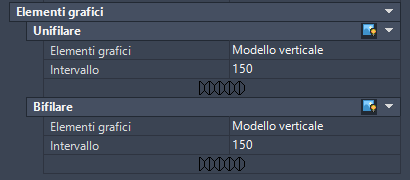

**Elementi grafici Consente di specificare un modello per i canali aria flessibili.
Nota: Per ulteriori informazioni, vedere Disegno di un canale aria flessibile.

***Alette Azione Selezioni
**Elementi grafici Scegliere se aggiungere o meno alette per il raccordo del canale aria.
Nota: Per ulteriori informazioni, vedere Disegno di un canale aria flessibile.

Interfaccia utente grafica

  • Sì (default)
  • No
