Esercizio S1: inserimento di immagini di disegni digitalizzati

Questo esercizio mostra come utilizzare l'Inserimento guidato per inserire e posizionare un'immagine in un disegno.

Esercizi correlati

Prima di svolgere questo esercizio, accertarsi che le opzioni del AutoCAD Raster Design toolset siano impostate come descritto nell’esercizio Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

Scegliere un'immagine da inserire

1. Nella cartella ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial2, aprire il file di disegno Scanned_01.dwg.

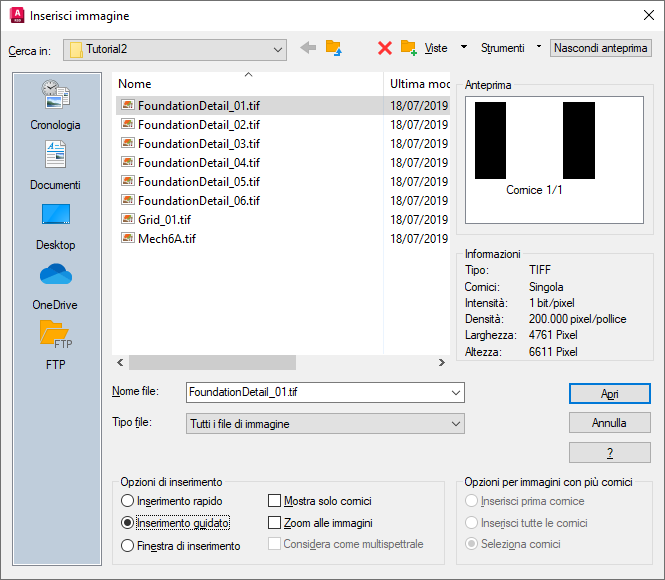

2. Per visualizzare la finestra di dialogo Inserisci immagine, sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Inserisci e scrivi Inserisci .
3. Nella finestra di dialogo Inserisci immagine, dall'elenco Tipo file, selezionare Tutti i file di immagine.
4. Se necessario, accedere alla cartella ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial2.
5. Selezionare il file di immagine FoundationDetail_01.tif.
6. Nella casella Informazioni, esaminare i valori mostrati per ogni parametro.

   Questo elenco di parametri identifica le principali caratteristiche dell'immagine.

   Il disegno digitalizzato nell'immagine è girato sul suo lato (orientamento verticale). Inoltre, l'immagine è stata digitalizzata da una cianografia e presenta uno sfondo chiaro che rende il disegno al tratto difficile da vedere.

   È importante definire i valori di Intensità e Densità per questa immagine:

   • L'intensità di 1 bit per pixel indica che questa è un'immagine bitonale.
   • La densità di 200 punti per pollice (dpi, dots per inch), indica che l'immagine è stata digitalizzata a bassa risoluzione. La scarsa qualità di digitalizzazione può essere alla base di alcuni dei problemi che presenta l'immagine. Tali problemi verranno corretti in esercizi successivi.


   Posizionare e inserire l'immagine utilizzando l'Inserimento guidato

7. In Opzioni di inserimento, selezionare l'opzione Inserimento guidato.

   Sempre in Opzioni di inserimento, assicurarsi che l’opzione Mostra solo cornici non sia selezionata.

8. Fare clic su Apri per visualizzare la finestra di dialogo Selezionare origine correlazione.

   Questa finestra di dialogo è la prima dell’Inserimento guidato. Una volta scelta l'origine di correlazione, la finestra di dialogo mostra il punto di inserimento, la rotazione e la scala ad essa associati.

9. Accettare l'origine di correlazione di default, File di immagine e fare clic su Avanti.
10. Impostare il valore di rotazione su 90 e fare clic su Avanti.
11. Verificare i valori di AutoCAD e fare clic su Applica.
12. Fare clic su Fine per inserire l'immagine.
13. Eseguire lo zoom sulle estensioni del disegno.

    L'immagine ha subito una rotazione di 90 gradi quando è stata inserita.


14. Chiudere il disegno senza salvare le modifiche.
