In questo esercizio, vengono aggiunte una curva libera e una transizione-curva-transizione ad un tracciato semplice.

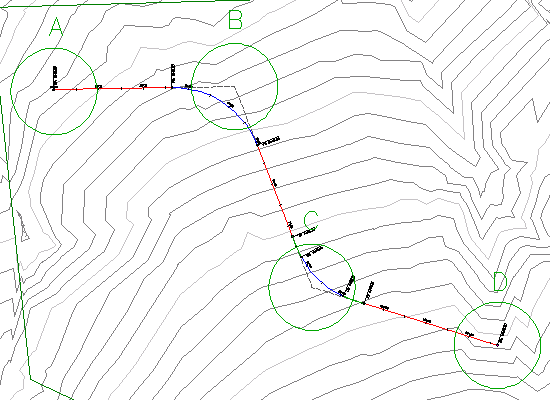

Nella Carta è presente un semplice tracciato composto da tre tangenti. Nei passaggi successivi verranno aggiunte curve libere ai cerchi B e C.
Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di un tracciato mediante gli strumenti di layout tracciato.
Aggiungere una curva libera tra due tangenti
- Aprire Align-2.dwg, che si trova nella cartella delle Carte di esercitazione.
- Impostare la finestra della Carta in modo da visualizzare i cerchi B e C sulla superficie.
- Se la barra degli strumenti Strumenti di layout tracciato non è aperta, selezionare il tracciato. Fare clic con il pulsante destro del mouse e scegliere .
- Sulla barra degli strumenti Strumenti di layout tracciato, fare clic sull'elenco a discesa
. Selezionare
Raccordo a curva libera (tra due entità, raggio).
- Come richiesto sulla riga di comando, fare clic sulla tangente che entra nel cerchio B da sinistra (la prima entità).
- Fare clic sulla tangente che esce dal cerchio B a destra (l'entità successiva).
- Premere Invio per selezionare il valore di default di una curva minore di 180 gradi.
- Immettere un valore del raggio di 200. La curva viene disegnata tra le tangenti come specificato.
Aggiungere una transizione-curva-transizione-curva-transizione libera tra due tangenti
- Nella barra degli strumenti Strumenti di layout tracciato, fare clic sulla freccia accanto a
. Selezionare Transizione-Tangente-Transizione libera (tra due entità).
- Come richiesto sulla riga di comando, fare clic sulla tangente che entra nel cerchio C da sinistra ('prima entità').
- Fare clic sulla tangente che esce dal cerchio B a destra ('entità successiva').
- Premere Invio per selezionare il valore di default di una curva minore di 180 gradi.
- Immettere un valore del raggio di 200.
- Digitare la lunghezza della transizione in ingresso 50.
- Digitare la lunghezza della transizione in uscita 50.
Nota:
Notare i valori di default visualizzati nella riga di comando.
- Uscire dal comando di layout facendo clic con il pulsante destro del mouse nell'area della Carta.
Per procedere con questa esercitazione, passare all'Esercizio 3: Aggiunta di curve flottanti ad un tracciato.
