Esercitazione: Creazione di un tipo di modellatore di base

In questa esercitazione viene illustrato come utilizzare gli oggetti di Autodesk Civil 3D per creare un tipo modellatore di base.

Nota:

In questa esercitazione viene utilizzata la sezione tipo del modellatore creata nell'esercizio Creazione di una sezione tipo.

Un modellatore può essere utilizzato per modellare una vasta gamma di oggetti, quali autostrade, canali e piste. In questa esercitazione, si modellerà una strada residenziale.

Un tipo di modellatore si basa su vari oggetti e dati di Autodesk Civil 3D, inclusi componenti sezione tipo, sezioni tipo, tracciati, linee caratteristiche, superfici e profili, e li utilizza.

Gli oggetti modellatore vengono creati su una o più linee base orizzontali posizionando una sezione 2D (sezione tipo) in posizioni incrementali e creando pendenze corrispondenti che raggiungono un modello di superficie in ciascuna posizione incrementale.

Impostazione delle informazioni di base dei modellatori

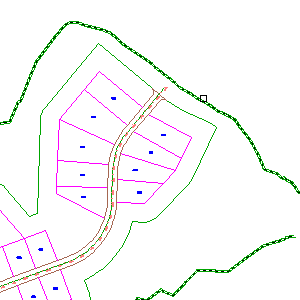

1. Aprire Corridor-1a.dwg, che si trova nella cartella delle Carte di esercitazione.
2. Fare clic sulla scheda Inizio gruppo Crea progetto Modellatore Trova.

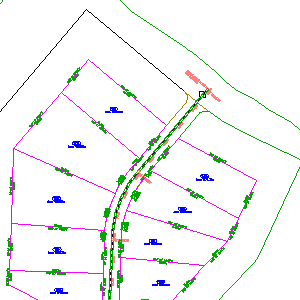

3. Nella finestra di dialogo Crea modellatore, specificare i parametri seguenti. In alternativa, per selezionare gli oggetti dalla Carta è possibile utilizzare i pulsanti .
   • Nome: First Street
   • Tipo di linea base: tracciato e profilo
   • Tracciato: First Street

   • Profilo: Finished Grade Centerline - First Street

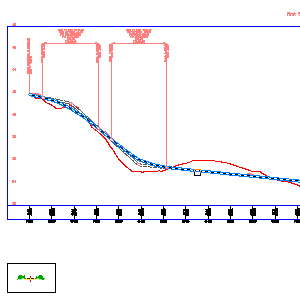

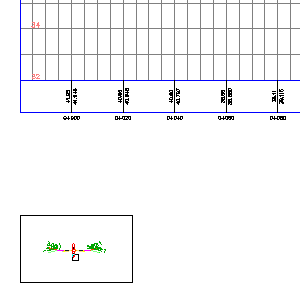

     (Linee di maglia della vista profilo rimosse per chiarezza)

   • Sezione tipo: Primary Road Full Section

   • Superficie obiettivo: EG

   • Imposta i parametri linea base e regione: selezionato
4. Fare clic su OK.

Specificare i parametri della linea base e della regione

1. Nella riga RG - Primary Road Full Section - (1) della finestra di dialogo Parametri linea base e regione, nella cella Progressiva finale, immettere 0 + 440.00.
2. Nella cella Frequenza, fare clic su .
3. Nella finestra di dialogo Frequenza di applicazione sezioni tipo, Applicare sezione tipo, in Lungo le curve, verificare che sia selezionato Ad un incremento.
4. Per Incremento curve, inserire 3.000. Fare clic su OK.
5. Fare clic su OK.
6. Nella finestra di dialogo delle attività Proprietà modellatore - Ricrea, fare clic su Ricrea modellatore.
   Nota: Se la finestra di dialogo delle attività non è visibile, il modellatore viene creato comunque.

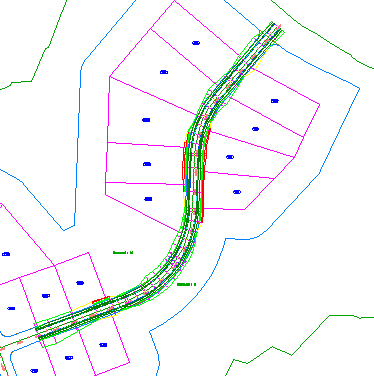

   Il tipo di modellatore creato dovrà essere simile a quello mostrato di seguito:



Per continuare con l'esercitazione successiva, passare a Creazione di un modellatore con una corsia di transizione.
