Esercizio 2: Aggiunta di componenti sezione tipo condizionali ad una sezione tipo del modellatore

In questo esercizio, si aggiungeranno componenti sezione tipo Sterro o riporto condizionale ad una sezione tipo del modellatore esistente.

Si specificheranno due livelli di componenti sezione tipo Sterro o riporto condizionale. Nel primo livello, si assoceranno tre componenti sezione tipo Sterro o riporto condizionale ad un componente sezione tipo guardrail esistente, quindi si aggiungeranno a questi componenti sezione tipo scarpata standard:

• Sterro: aggiungere un fosso, quindi una scarpata alla superficie con una pendenza di 2:1.
• Riporto < 5.0000’: aggiungere un fosso, quindi una scarpata alla superficie con una pendenza di 8:1.
• Riporto > 5.0000’: aggiungere una gradonatura, quindi una scarpata alla superficie con una pendenza di 4.0:1.


Si aggiungerà un secondo livello di componenti sezione tipo Sterro o riporto condizionale al componente sezione tipo fosso applicato nelle condizioni di sterro:

• Sterro < 5.0000’: scarpata alla superficie ad un punto a 60’ dalla linea base.
• Sterro > 5.0000’: aggiungere un collegamento scarpata di 12.0’ ad una pendenza del -2.0%, quindi aggiungere un muro di sostegno.
• Riporto: pendenza alla superficie del 4.0%


Questo esercizio è la prosecuzione dell'Esercizio 1: Esame del modellatore esistente nella sezione.

Aggiungere tre componenti sezione tipo condizionali

1. Se la Tavolozza degli strumenti che contiene i componenti sezione tipo non è visibile, fare clic sulla scheda Iniziogruppo TavolozzeTavolozze degli strumenti Trova.
2. Nella tavolozza degli strumenti, fare clic con il pulsante destro del mouse sulla barra di controllo Tavolozze degli strumenti Fare clic su Componenti sezione tipo imperiali Civil 3D.
3. Fare clic sulla scheda Condizionale.
4. Fare clic su Sterro o riporto condizionale.
5. Nella tavolozza Proprietà, specificare i parametri seguenti:
   • Lato: Sinistro
   • Larghezza layout: 20.0000’
   • Pendenza % layout: 4.000:1
   • Tipo: Riporto
   • Distanza minima: 0.0000’
   • Distanza massima: 5.0000’
   Nota:

   I parametri Larghezza layout e Pendenza % layout influiscono solo sull'aspetto del componente sezione tipo nella vista layout. Questi parametri consentono di posizionare il componente sezione tipo condizionale e i relativi componenti sezione tipo associati, ma non influiscono sul tipo modellatore.

6. Nella Carta, fare clic sul guardrail sinistro nella finestra superiore per aggiungere il componente sezione tipo Sterro o riporto condizionale.

7. Aggiungere un secondo componente sezione tipo Sterro o riporto condizionale al guardrail sinistro utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Larghezza layout: 20.0000’
   • Pendenza % layout: 1.000:1
   • Tipo: Riporto
   • Distanza minima: 5.0001’
   • Distanza massima: 10000.0000’
8. Aggiungere un terzo componente sezione tipo Sterro o riporto condizionale al guardrail sinistro utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Larghezza layout: 20.0000’
   • Pendenza % layout: 1.000:1
   • Tipo: Sterro
   • Distanza minima: 0.0000’
   • Distanza massima: 10000.0000’


Aggiungere un componente sezione tipo scarpata con gradoni

1. Nella tavolozza degli strumenti Scarpata, aggiungere un componente sezione tipo Scarpata con gradoni al componente sezione tipo condizionale Riporto 5.00 : 10000.00 utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Pendenza in scavo: 4.000:1
   • Altezza max scavo: 5.0000’
   • Pendenza in rilevato: 4.000:1
   • Altezza max rilevato: 5.0000’
   • Larghezza gradonatura: 6.0000’
   • Pendenza gradonatura: -10.000%
2. Premere Esc per uscire dalla modalità di posizionamento dei componenti sezione tipo.


Spostarsi e copiare il componente sezione tipo scarpata originale

1. Selezionare il componente sezione tipo fosso sinistro originale. Fare clic con il pulsante destro del mouse. Fare clic su Sposta in. Fare clic sul componente sezione tipo condizionale Riporto 0.00: 5.00.
2. Selezionare il componente sezione tipo fosso appena spostato. Fare clic con il pulsante destro del mouse. Fare clic su Copia in. Fare clic sul componente sezione tipo condizionale Sterro 0.00: 10000.00.

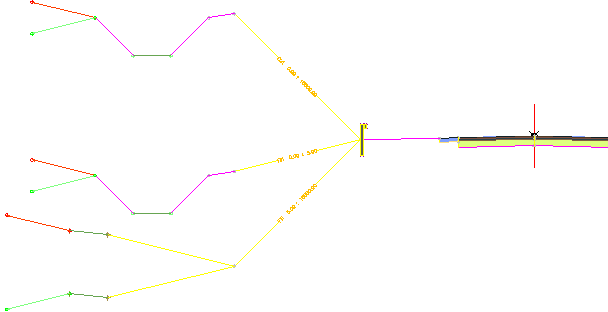

   Al termine dell'operazione, il nuovo componente sezione tipo deve essere simile al seguente:



Aggiungere un secondo livello di componenti sezione tipo condizionali

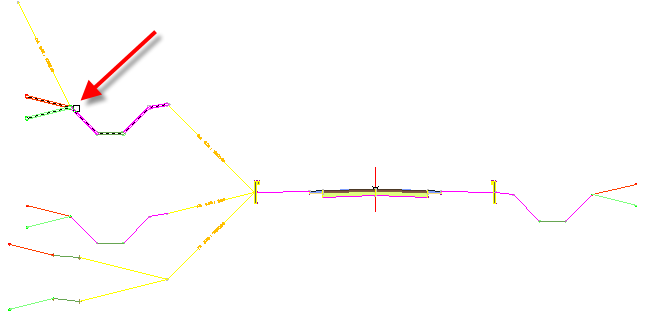

1. Nella tavolozza degli strumenti Condizionale, aggiungere un componente sezione tipo Sterro o riporto condizionale al punto di cardine sul componente sezione tipo scarpata con bacino per la condizione di sterro utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Larghezza layout: 12.0000’
   • Pendenza % layout: 0.500:1
   • Tipo: Sterro
   • Distanza minima: 5.0001’
   • Distanza massima: 10000.0000’

2. Aggiungere un secondo componente sezione tipo Sterro o riporto condizionale al punto cardine sul componente sezione tipo scarpata con bacino utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Larghezza layout: 12.0000’
   • Pendenza % layout: 1.000:1
   • Tipo: Sterro
   • Distanza minima: 0.0000’
   • Distanza massima: 5.0000’
3. Aggiungere un terzo componente sezione tipo Sterro o riporto condizionale al punto cardine sul componente sezione tipo scarpata con bacino utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Larghezza layout: 12.0000’
   • Pendenza % layout: 1.000:1
   • Tipo: Riporto
   • Distanza minima: 0.0000’
   • Distanza massima: 10000.0000’


Aggiungere componenti sezione tipo al secondo livello

1. Nella tavolozza degli strumenti Generico, aggiungere un componente sezione tipo Collegamento larghezza e pendenza al componente sezione tipo condizionale Sterro 5.00 : 10000.00 utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Larghezza: 12.0000’
   • Pendenza: -2.000%
2. Nella tavolozza degli strumenti Muri di sostegno, aggiungere un componente sezione tipo Muro di sostegno verticale al componente sezione tipo Collegamento larghezza e pendenza utilizzando i parametri di default.
3. Nella tavolozza degli strumenti Generico, aggiungere un componente sezione tipo Collegamento scostamento su superficie al componente sezione tipo condizionale Sterro 0.00 : 5.00 utilizzando i parametri seguenti:
   • Scostamento dalla linea base: -60.000’
   • Ometti collegamento: No
4. Nella tavolozza degli strumenti Generico, aggiungere un componente sezione tipo Collegamento pendenza a superficie al componente sezione tipo condizionale Riporto 0.00 : 10000.00 utilizzando i parametri seguenti:
   • Lato: Sinistro
   • Pendenza: 4.000%
   • Aggiungi collegamento in: Solo riporto
   Nota:

   Il componente sezione tipo condizionale Riporto 0.00 : 10000.00 associato alla diramazione di sterro della sezione tipo verrà applicato se il componente sezione base scarpata con bacino deve terminare in una condizione di riporto.

5. Premere Esc per uscire dalla modalità di posizionamento dei componenti sezione tipo.

   Al termine dell'operazione, il nuovo componente sezione tipo deve essere simile al seguente:



Per procedere con questa esercitazione, passare all'Esercizio 3: Regolazione delle proprietà del componente sezione tipo condizionale.
