Il posizionamento a 5 assi usando un singolo sistema di coordinate

Questo metodo riduce al minimo il tempo di impostazione richiedendo un singolo punto di contatto ed è eseguito con i seguenti passaggi:

1. Creare la parte con più Setup, quindi:
   • sulla pagina Posizionamento multiasse del wizard Grezzo, selezionare 5 assi e fare clic su Avanti; oppure
   • sulla scheda Gestione assi della finestra di dialogo Proprietà grezzo, selezionare 5 assi e fare clic su Posizione azzeramento.
2. Selezionare il setup dall'elenco Usa origine setup come punto azzeramento. L'asse Z di questo setup deve essere parallelo all'asse A.
3. Nella sezione Offset del punto azzeramento dello zero macchina inserire la distanza, nella direzione di ciascun sistema di coordinate, del punto di contatto 5 assi da centro della faccia asse A. Questa distanza è diversa per ciascuna parte.

   In questo esempio, gli offset X e Y sono negativi e l'offset Z è positivo.



   Centro della faccia asse A

   Setup origine di contatto

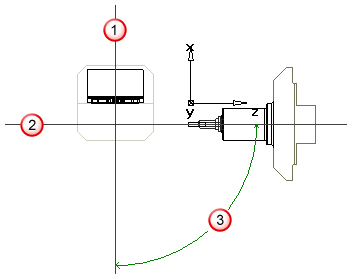

4. Per l'Offset rotazione primo asse inserire l'angolo (misurato in senso antiorario) tra l'asse del mandrino e l'asse A quando l'angolo B è impostato su 0.

   Per esempio, se l'asse A è rivolto verso il mandrino quando B è impostato su 0, allora inserire 0. Se è rivolto verso la porta quando B è impostato su 0, come nell'esempio sotto, allora inserire -90. Questo offset è impostato in modo uguale per tutte le parti lavorate su una macchina specifica.



   Asse A

   Asse del mandrino

   Rotazione asse B

5. Selezionare la dominanza da:
   • Utensile dominante — Selezionare questa opzione, se si vuole che l'ordine delle operazioni sia determinato in base all'utensile dominante per tutti i setup.
     Nota: Perché l'utensile dominante lavori correttamente, si deve selezionare anche Minimizza cambio utensile nella finestra di dialogo Opzioni ordinamento automatico.
   • Setup dominante — Selezionare questa opzione, se si vuole che l'ordine delle operazioni completi ciascun setup prima di procedere al setup successivo. Gli attributi di ordinamento in fresatura determinano l'ordine in cui le operazioni vengono eseguite all'interno di un setup.

     Selezionare Genera singolo programma se si vuole creare un unico programma a 5 assi indexati. Quando è selezionata questa opzione, basta specificare solo le informazioni relative alla simulazione per il primo setup e queste vengono usate per tutti i setup.

6. Fare clic su Fine nel wizard grezzo o OK nella finestra di dialogo Proprietà Grezzo.
7. Creare i percorsi utensile. Assicurarsi che sia selezionato Minimizza cambio utensile nella finestra di dialogo Opzioni ordinamento automatico se si stanno usando i percorsi utensile Utensile dominante.

   La simulazione lavora sia per la simulazione centrolinea che per quella 3D. Nella simulazione centrolinea viene visualizzato un arco per un riorientamento 5 assi. Nella simulazione 3D la posizione della parte e l'orientamento restano fissi e l'utensile si muove. L'utensile non si muove agilmente tra Setup, riappare nel nuovo Setup.

8. Selezionare un post-processor e creare il codice NC.
9. Il codice NC è creato rispetto al sistema di coordinate dell'asse B. È richiesto un singolo punto di contatto per posizionare la parte.
10. I valori Offset Centro di Rotazione sono contenuti nei file del post-processor.
