È possibile definire la forma delle pareti di una feature Sporgenza, Lato o Tasca specificando una curva sezione trasversale. Questa curva viene trascinata sulla curva della feature per creare la forma complessiva. La curva deve essere:

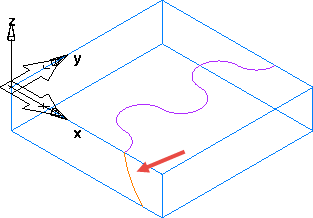

- nel piano XY, con il punto iniziale della curva a (0,0) nell'asse del setup, per esempio:
usare questa curva di sezione trasversale:

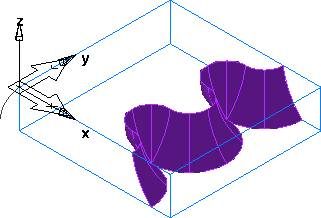

per creare questa feature:
- al posto della curva della feature, per esempio:
usare questa curva di sezione trasversale:
per creare questa feature:
La curva deve essere una funzione in X e Y. Ciò significa che quando si disegna una linea verticale parallela all'asse X o Y attraverso la curva in corrispondenza di un punto qualsiasi, può intersecare la curva solo una volta.
