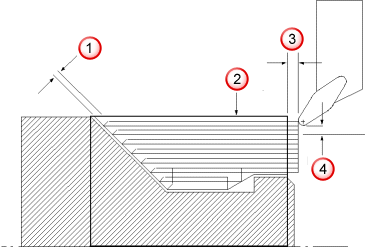

Questa parametro specifica l'angolo tra il movimento di avanzamento e il movimento di retrazione. Per entrambe le passate di sgrossatura e finitura questo angolo è misurato rispetto alle linee di scansione di sgrossatura.
Distanza di sicurezza
Boundary
Distanza di sicurezza
Profondità
Un angolo di 90
ritrae perpendicolare alla passata di sgrossatura. Un angolo di 45 si allontana dalla parte e dal mandrino. Un angolo di 135 si muove verso il mandrino. L'angolo di retrazione per la finitura non dipende dalla forma della curva della feature. Anche se non viene creata alcuna passata di sgrossatura, l'angolo di retrazione per la passata di finitura è misurato rispetto alle linee di scansione della sgrossatura.
L'Angolo impegno e Angolo di retrazione sono specificati dal percorso (o estensione del percorso), relativamente al lato del percorso su cui si trova l'utensile e la direzione in cui si muove l'utensile. Nella grafica in basso, Punto 1 è il punto di impegno calcolato e il Punto 6 è il punto di retrazione calcolato.
