FeatureCAM supporta i seguenti tipi di macchina a 5 assi.
Macchine tavola su tavola
Orizzontale con tavole accatastate — Queste macchina di fresatura orizzontale ruotano intorno all'asse Y, poi intorno all'asse X. Si chiamano macchina B su A.
Verticale con tavole accatastate — Queste macchine sono frese verticali che ruotano intorno all'asse X, poi intorno all'asse Y. Queste macchina sono anche note come macchine A sopra a B.
Macchine con teste inclinate
FeatureCAM supporta le macchine con testa inclinata che hanno le seguenti funzionalità:
Trasformazioni coordinate 3D — Il controllo deve permettere la programmazione di feature 2.5D nei piani X e Y. Questo significa che le profondità delle feature sono sempre nelle direzioni Z o -Z.
Offset lunghezza utensile — Il punto di contatto (o punto zero) dell'utensile deve muoversi con l'utensile ruotato.
Le architetture macchina supportate sono come indicato a seguire:

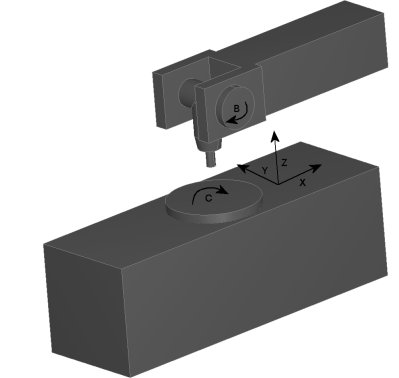

C tavola girevole e B testa inclinata — Queste macchine ruotano intorno a Z e poi la testa ruota intorno all'asse Y.

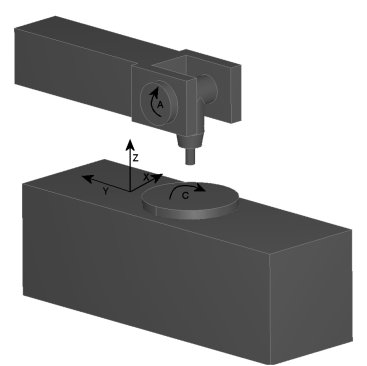

C tavola girevole e A testa inclinata — Queste macchine ruotano intorno a Z e la testa ruota intorno a X.

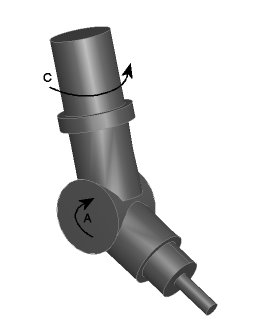

C che ruota su sé stesso e A testa inclinata — Queste macchina ruotano intorno a Z con una tavola e poi la testa si inclina intorno all'asse X. Sono note anche come teste snodate.

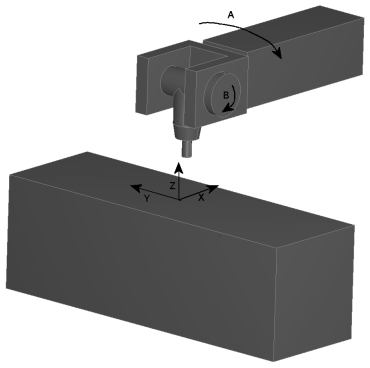

B e A testa snodata — Ruota intorno a Y usando una tavola e poi X nella testa.

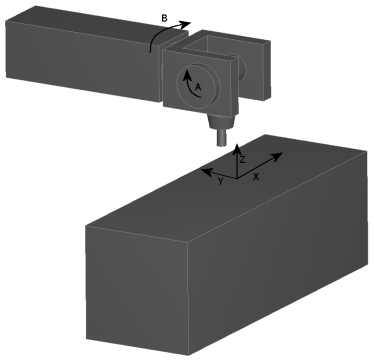

A e B testa snodata — Ruota intorno a Y usando una tavola e poi Y nella testa.

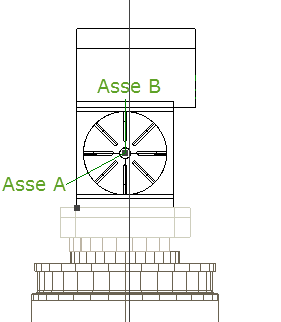

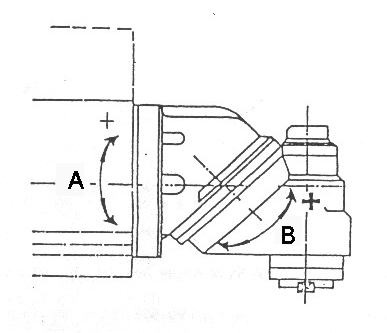

B e testa inclinata a 45 gradi A — Ruota intorno a Y, poi ruota intorno a X con la testa inclinata di 45 gradi. Questa testa è anche nota come testa huron.

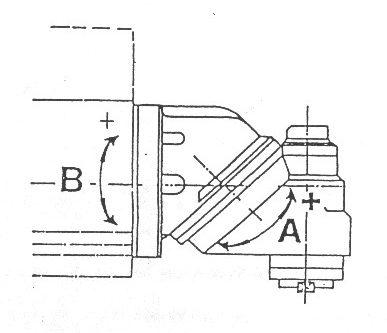

A e testa inclinata a 45 gradi B — Ruota intorno a X, poi intorno a T con la testa inclinata di 45 gradi. Nota anche come testa huron.
Vedere le dimensioni della macchina per parametri macchina specifici.
